ROTODISK
 Descargar el folleto

Binadora Rotodisk

Deshierbe entre caballones

Binadora “ROTODISK” con chasis fijo; puede componerse con varios paralelogramos
interfilas con rueda de apoyo que trabajan en el fondo del caballòn.



ROTODISK

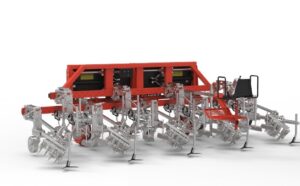

ROTODISK – Escardadora combinada de alto rendimiento

La ROTODISK es una escardadora combinada de alto rendimiento, diseñada para realizar una intervención diferenciada entre la parte superior y los laterales del caballón, garantizando un deshierbe completo y preciso en una sola pasada.

La configuración incluye la integración de dos sistemas de escarda distintos montados sobre el mismo chasis portante:

Parte superior del caballón:
Trabajada mediante elementos ROTOSARK, ROTOVERT o TILT, configurados en versiones de una o varias hileras.
Estos elementos están montados sobre un bastidor desplazable independiente con regulación hidráulica, diseñado para seguir con extrema precisión la alineación de las filas del cultivo, incluso en caso de siembras o trasplantes no perfectamente rectilíneos.
El desplazamiento puede ser gestionado hidráulicamente mediante joystick por el operador o automáticamente mediante cámaras o sistemas de visión artificial.

Laterales del caballón:
Trabajados mediante elementos ROTODISK, montados sobre una barra fija acoplada al chasis principal de la máquina.
Los discos inclinados y contrarrotantes trabajan los laterales del caballón, rompiendo la costra superficial y reduciendo la competencia de las malas hierbas, sin dañar las plantas cultivadas.

Ventajas operativas:

  • Apta para cultivos en caballones como patatas, tabaco, fresas y hortalizas;

  • Máxima adaptabilidad a curvas y alineaciones irregulares gracias al bastidor desplazable;

  • Sistema combinado para trabajar entre filas (parte superior del caballón) y entre caballones (laterales) en una sola pasada;

  • Compatible con sistemas de guiado visual o por GPS;

  • Configuración modular disponible en 2, 4, 5 o más hileras, según el ancho del caballón y el espacio disponible;

  • Trabajo preciso, rápido y escalable en distintos tipos de suelo.



CONFIGURAZIONE ROTODISK



TIPO DE SUELO Arenoso/de consistencia media y pedregoso (con piedras de tamaño pequeño: aprox. 2 – 3 cm
de diámetro)
ESPACIO ENTRE FILAS ≥ 75 cm
DISTANCIA ENTRE PLANTAS –
DIMENSIONES ROTORES Un modelo único ROTODISK con inclinación, traslación y rotación ajustable
VELOCIDAD DE TRABAJO 6 – 8 Km/h
PREPARACIÓN

DEL SUELO REQUERIDA

 Buena
N. DE FILAS Depende de la acaballonadora que se utilice
TIPO DE SISTEMA Mecánico
USO Intuitivo y modular

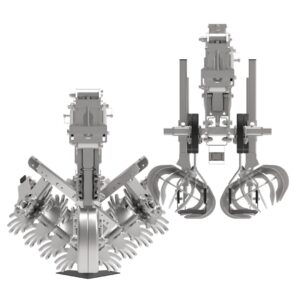

ELEMENTO ROTODISK FRONTE
Elemento ROTODISK delantero
ELEMENTO ROTODISK RETRO
Elemento ROTODISK trasero



Configuración de la máquina

Configuración de la máquina

Bastidores:

  • Chàsis fijo trasero simple o reforzado
  •  Chàsis de desplazamiento lateral hidráulico para máquina remolcada
  • Chàsis plegable hidráulico para máquina remolcada 3,00 m 2,40 m
  • Chàsis deslizante hidráulico realiza elementos desfasados

Tamaños de Chàsis que incluyen un tercer punto de fijación:

240 – 255 – 300 – 450- 520 cm

CHASIS FIJO

Ruedas de apoyo regulables en altura

Aplicable en varios marcos, mantiene la alineación de la máquina.

CHASIS CON DESPLAZAMIENTO HYDRAULICO, GUIA JOYSTICK Y ASIENTO PARA EL OPERADOR O CAMARA DE VISION

El bastidor consta de 2 secciones: una fija unida al tractor y la segunda accionada por cilindros hidráulicos.
El guiado mediante un joystick (que puede ser desmontable) actúa moviendo los elementos del segundo bastidor.
Adecuado para máquinas más pesadas. El operador es necesario cuando no hay cámara automática.

Monta ruedas crestadas de 320 mm, 400 mm y 500 mm.

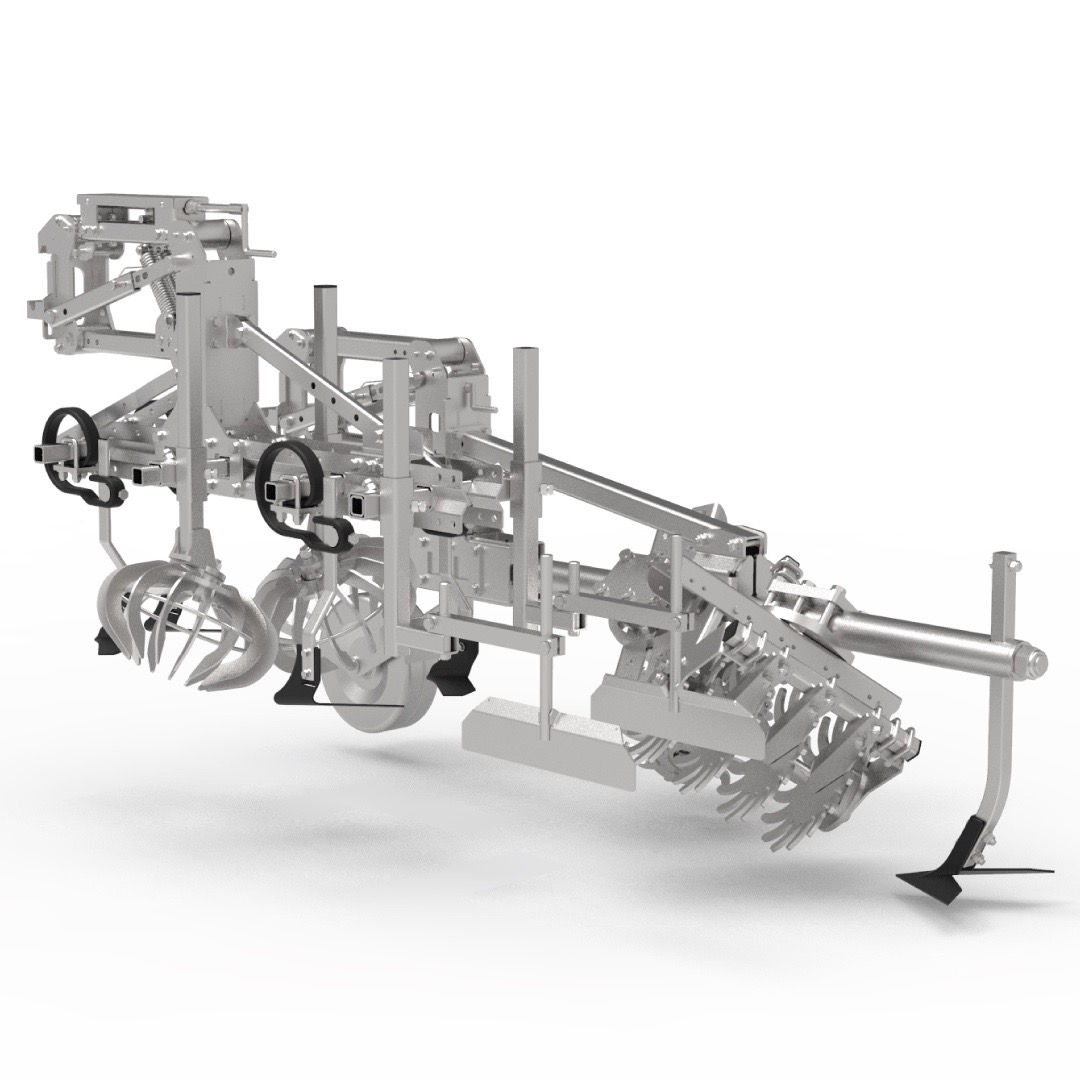

ELEMENTO ROTODISK

Elemento ROTODISK individual: trabajo en la entrelínea

Elemento con doble regulación:
– Presión sobre el suelo ajustable mediante un paralelogramo con carga variable y manivela;
– Regulación de la profundidad a través de la rueda de apoyo.

Azadas laterales frontales:
Diseñadas para romper el suelo compacto y desalojar piedras. Indicadas para suelos pesados.

Rotores Rotovert o Rotoblizz

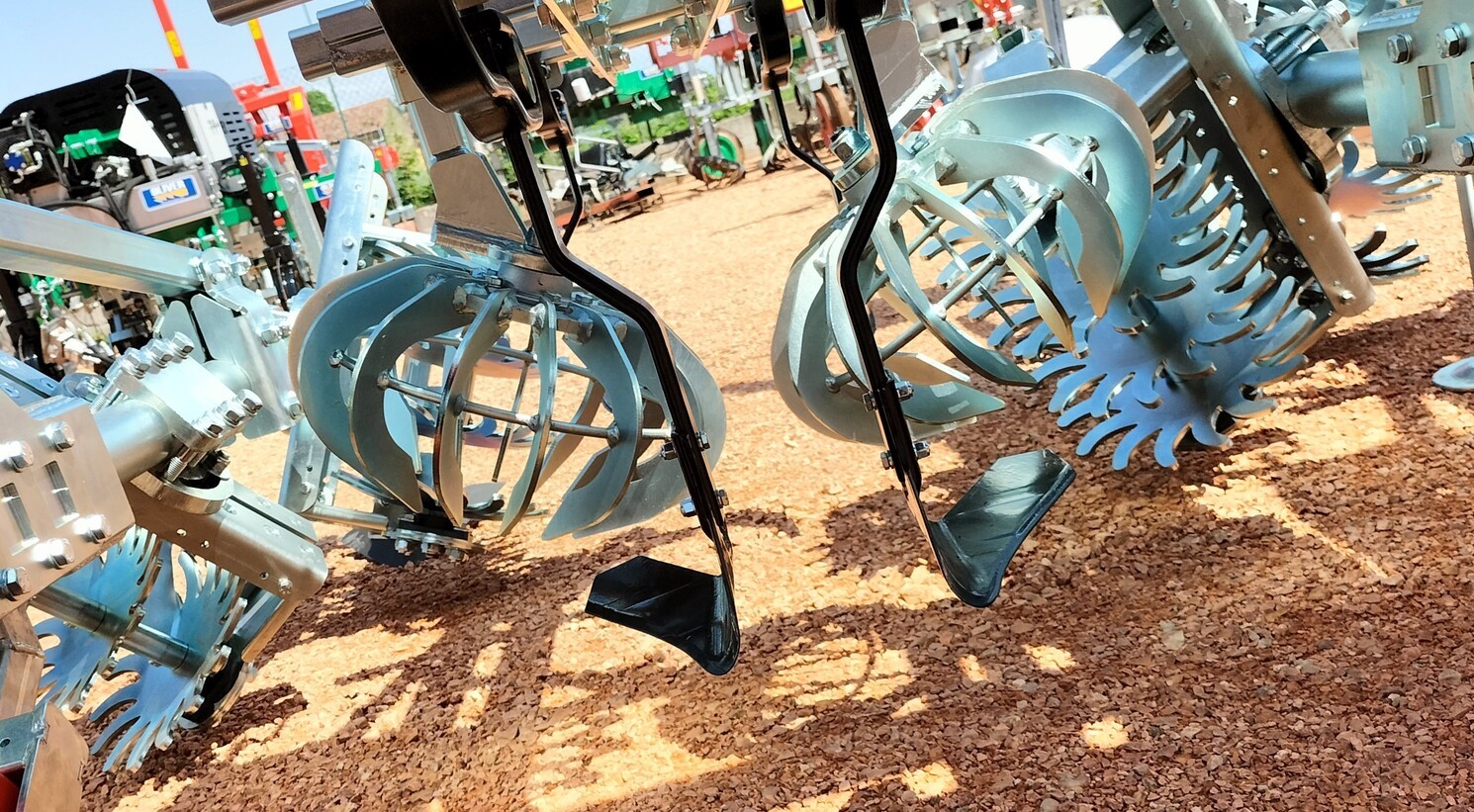

Rotores ROTODISK:
Fabricados en acero, con cuchillas rectas en forma de estrella y inclinación ajustable hacia el lateral del caballón.
Trabajan a una profundidad de 2 cm, interrumpiendo la germinación de las malas hierbas o eliminándolas directamente.

Pareja de aporcadores:
Para volver a cubrir el suelo tras el desherbado.

Surcador fijo
Para formar o mantener el surco de cultivo.

NOVEDAD: – ADECUADO PARA LA CONFIGURACIÓN BINADORA PARA CAMAS, PLAGABLE

Elemento TILT para una distancia entre hileras de 13-25 cm:

Adecuado para cultivos como ensaladas o cebollas o cebollas trasplantadas, flores, en una sola fila en un piso o tronco, en suelo bien preparado.

Estructura:

Estructura con muelle que soporta el par de Rotoverts desplazados.

Trabajo: en una sola hilera

Desplazamiento: con muelle vertical

Suelo: Tronco o plano

Tipo de cultivo: Cebolla o cebolla trasplantada en hilera simple, espinaca, perejil, albahaca, hierbas aromáticas, chirivía, raíces, achicoria, rábanos, ensaladas y otros.

Máquina opcional

Lista opcional

Resortes flexibles

Montados sobre picos colocados en las ruedas direccionales, levantan y rompen la pista del tractor.





Levanta Manguera

Dispositivo que levanta la manguera antes del paso del Rotovert.



Distribuidor de fertilizante

Sistema que permite administrar el abono, durante las labores de desyerbado y deshierbe.







TELECAMERA TILLET

SISTEMA DE CONDUCCIÓN HIDRÁULICA CON JOYSTICK Y CÁMARA + MONITOR

Una cámara HD de alto contraste de luz, montada frente a 2/3 filas sembradas, proyecta las imágenes en un monitor de 12 V ubicado en la cabina.

Utilizado para ayudar en la dirección RTK automática en el tractor: el conductor del tractor controla la dirección de la máquina desde la cabina actuando sobre el desplazamiento lateral, corrigiendo con precisión cualquier error de trayectoria.





SISTEMA DE GUÍA AUTOMÁTICA CON CÁMARA TILLET & HAGUE (T&H)



Una cámara especial, situada delante de la máquina, reconoce el color «verde» predominante de las plantas y el color «rojo» predominante del suelo.

Un software especial procesa los dos colores preestablecidos, seleccionando dos zonas distintas que permiten al programa corregir y mantener la trayectoria de la máquina gracias al bastidor de desplazamiento.

El operador, gracias a un monitor situado en la cabina, verá la imagen panorámica sobre las hileras de trasplante y al mismo tiempo la trayectoria elaborada por el software.
