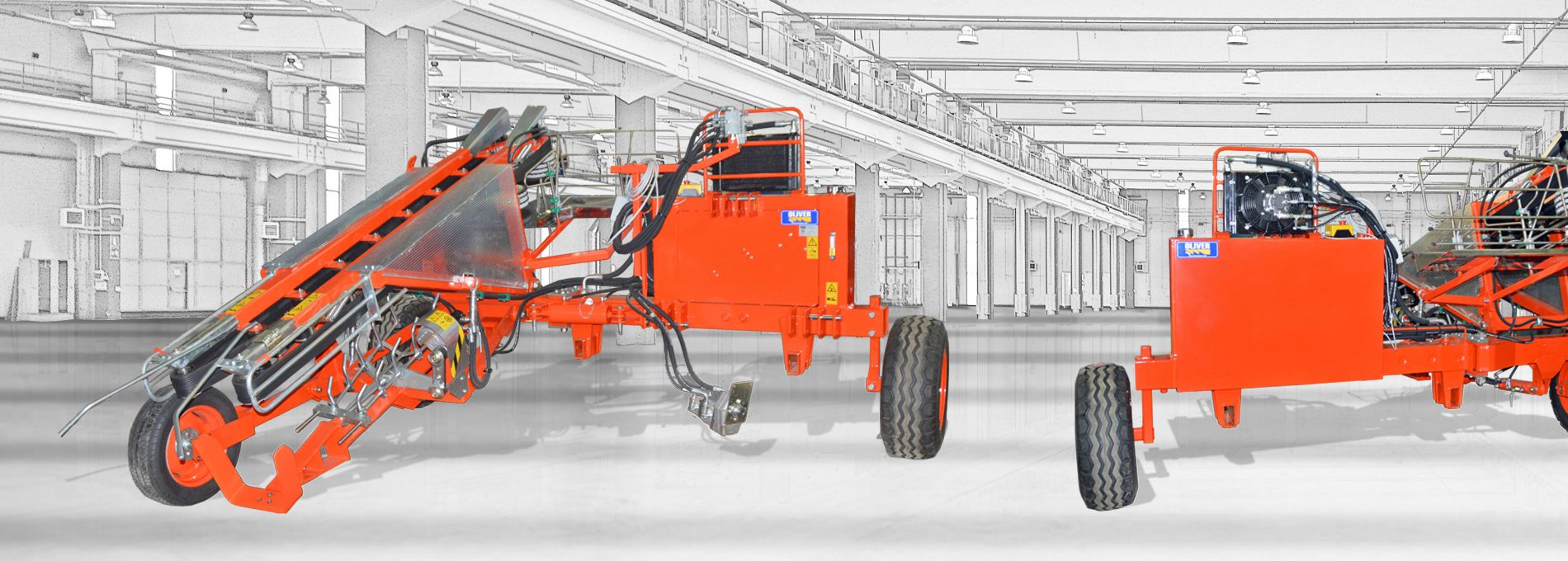

La cosechadora de plantas SP2000 es una máquina diseñada para:
-la cosecha de los injertos y plantas ( frutales)
-selección
-el almacenamiento de «plantas de vivero»
-Predilige suelos de: textura media, arenoso, suave.
Adecuado para la producción de: 100,000 a 300,000 en adelante, con una producción diaria de alrededor de 15,000 plantas clasificadas
Funciona en sistemas de raíz de hasta 30 cm.
Estructura y funcionamiento
La cosechadora – excavadora SP2000 es una máquina traccionada , que consta de un chàsis fijo (1), equipada con un tercer punto (2) para el acoplamiento al tractor. Pivotado a él hay un chàsis móvil (3) que, en caso de transporte, permite que la máquina se cierre a 90 °, reduciendo sus dimensiones totales
La cosechadora – excavadora SP2000 extrae las plantas (4) gracias al cuchillo de excavación (5), que penetra profundamente en el suelo, debajo del sistema de raíces, hasta 30 cm.

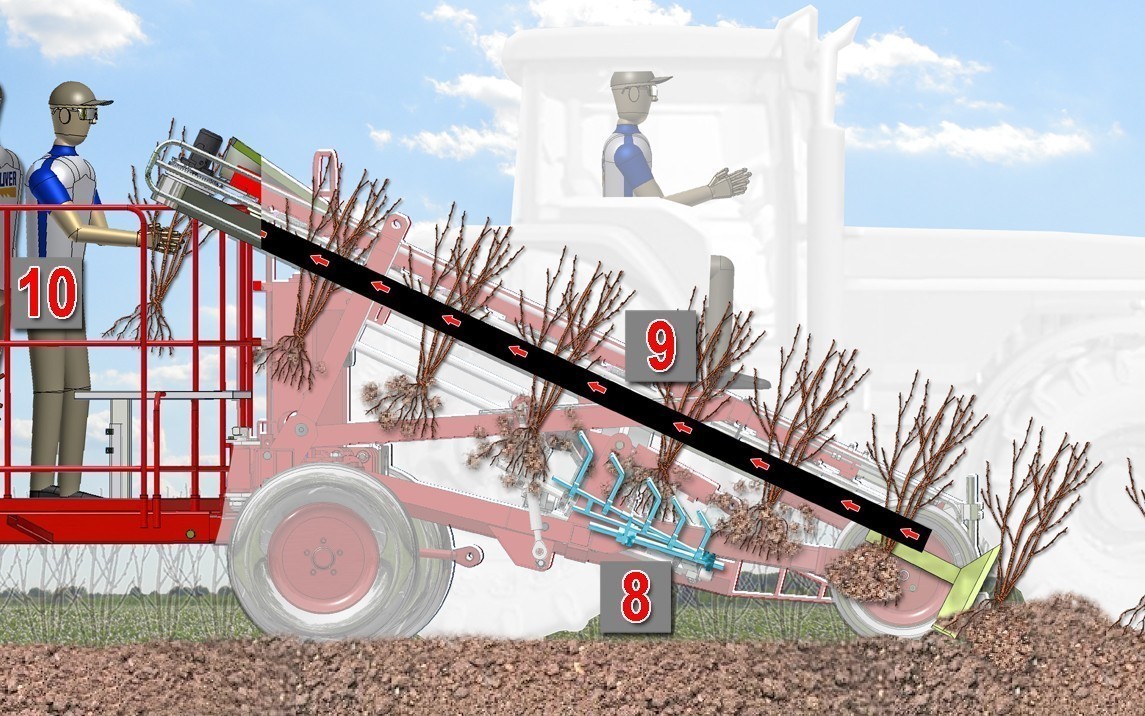

Simultáneamente, la cinta transportadora (6) intercepta el tallo de la planta, arrastrándolo hacia el agitador (7).
El agitador (8) tiene una longitud que cubre una gran parte del área de la cinta transportadora.
Al oscilar alternativamente, realiza un desnatado completo del suelo, que se encuentra alrededor del sistema de raíces de las plantas. La cinta transportadora (9) mantiene las plantas en posición, llevándolas al operador (10) que las recoge para su clasificación.
Detalle del paso de plantas en la cinta transportadora mientras el agitador mueve el suelo desde las raíces.

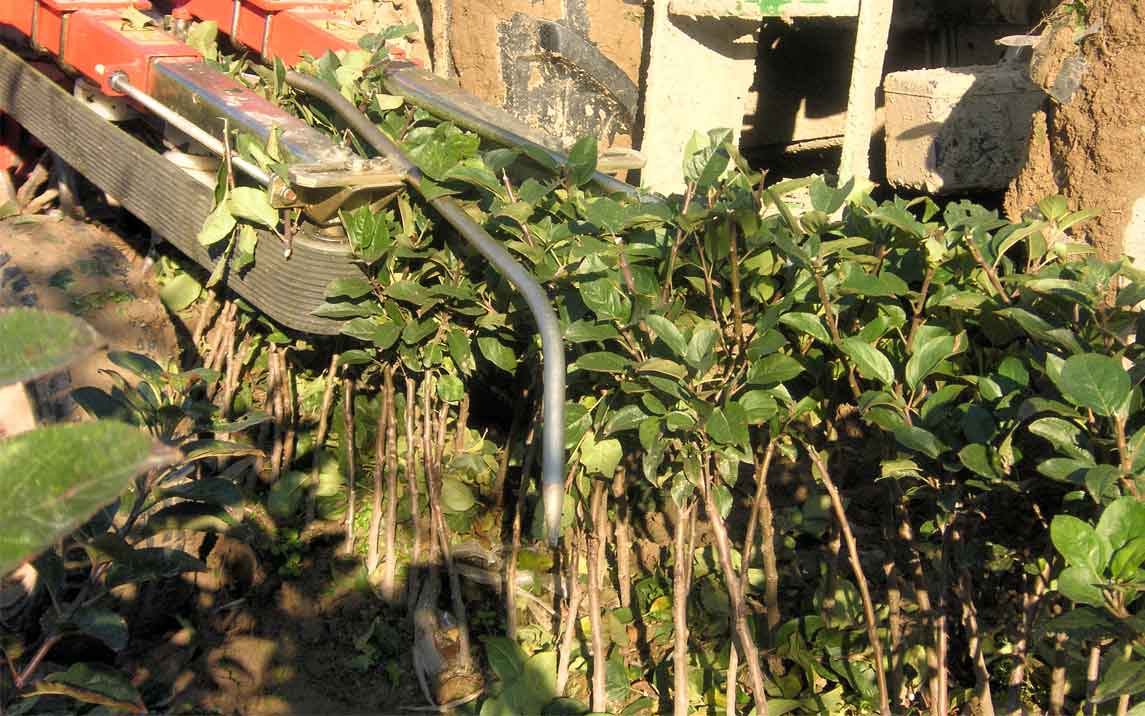

Detalle de la planta a la salida del área del operador, listo para su clasificación.

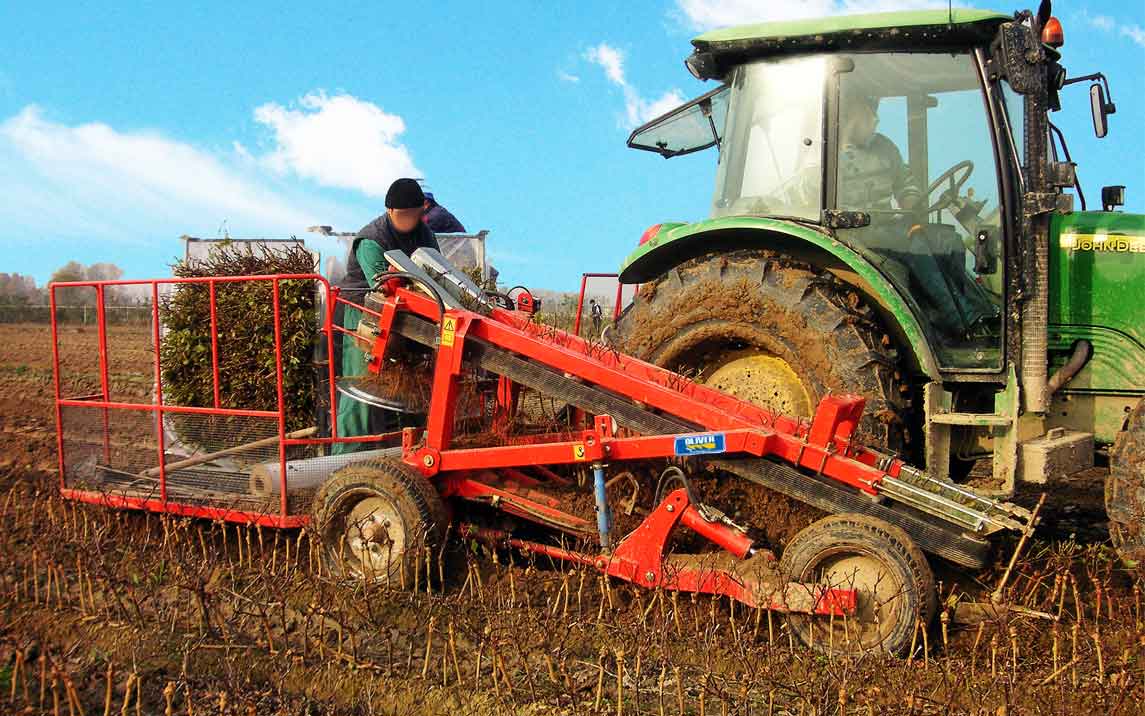

En la parte trasera, la cosechadora – excavadora SP2000 tiene una plataforma (11) donde los operadores pueden clasificar o almacenar plantas (12).
La máquina está equipada con un sistema hidráulico independiente:
13) tanque de aceite
14) sistema de enfriamiento de aceite
15) grupo de bombas en tándem que comienzan a moverse gracias a la caja de cambios conectada al tractor.
Las bombas en tándem alimentan los motores hidráulicos de los agitadores, correas y cilindros hidráulicos.
16) motores hidráulicos, que mueven la cinta transportadora y el agitador.
17) reguladores de velocidad de la cinta transportadora y el agitador
Los tres cilindros hidráulicos se gestionan el panel de control (18).
El cilindro de dirección (19) corrige y mantiene la máquina funcionando mientras trabaja.
Cilindro elevado (20), sube y baja el marco móvil durante el trabajo y lo levanta al moverse.
Cilindro de punta de excavación (22), ajusta la profundidad de trabajo de la cuchilla de excavación.
Las dos ruedas estabilizadoras son ajustables en altura y ancho.
La máquina está equipada de serie con una cuchillo direccional, equipada con una barra de tiro (31) que, al penetrar en el suelo (la profundidad es ajustable), ayuda a mantenerla en marcha durante la fase de trabajo.
Datos técnicos
23) Dimensiones de la máquina:
abierto 3400x3200x2200
cerrado 1600x3200x2200, peso 1100 Kg
Dimensiones de la plataforma:
24) grande 4200x2100x1300, peso 400 Kg
25) pequeño 3200x2100x1300, peso 300 Kg
Cesta de palet
Para gestionar mejor la recogida de plantas en la plataforma, se dispone de cestas palet (27) que, gracias a los hombros altos, almacenan de forma segura numerosas plantas. 27) Dimensiones: 1070x1530x1500, peso 40 Kg
Unidad de carga / descarga Para facilitar la carga y descarga de las cestas palet (28), se dispone de un kit compuesto por un carrusel giratorio (29), que permite cargar las cestas palet y luego dirigirlas al carril de subida / bajada (30). ) Dimensiones carrusel giratorio: 1160x1500x240, peso 95 Kg30) Dimensiones carrusel giratorio: 1160x1600x340, peso 50 Kg
Unidad facilitador de recogida
Para facilitar la clasificación de las plantas, se dispone de un kit facilitador de recogida (32) que permite reducir el personal a bordo. El kit toma el movimiento sincronizado de los motores hidráulicos de las 2 cintas transportadoras. Su estructura particular transporta las plantas frente al operador, dándole tiempo para verificar cualquier diferencia de altura y luego separarlas. 32) Dimensiones: 1400x1400x730 peso 70 Kg .
