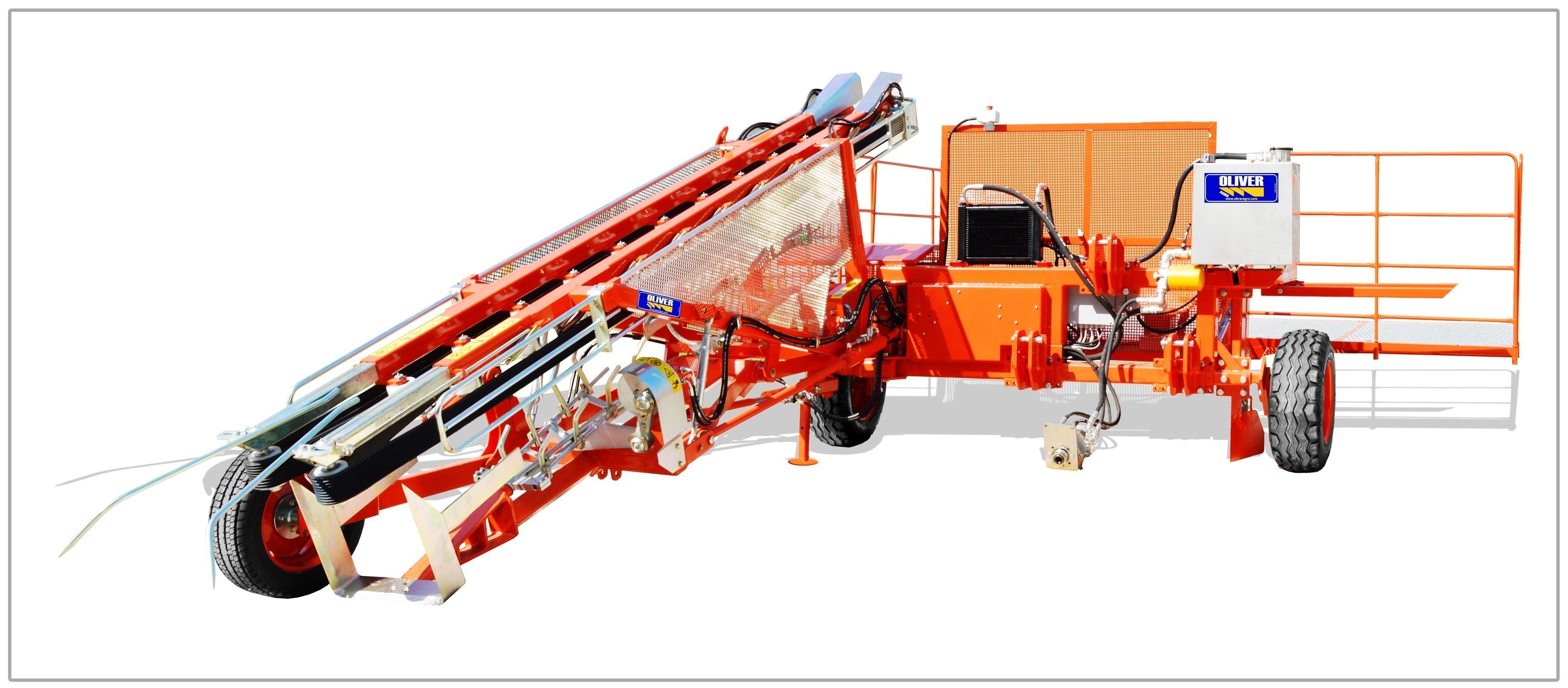

La cosechadora SP96 es una máquina diseñada para:
– la cosecha
– la excavación
– clasificación
– almacenamiento de plantas de vivero
Actúa en todo tipo de suelo, particularmente en duro / pesado / arcilloso.
Apto para viveristas a partir de: 250-300,000 árboles frutales y esquejes enraizados, con un rendimiento diario de 20,000 plantas cosechadas, 15,000 plantas cosechadas y seleccionadas en un suelo de textura media.
Funciona en sistemas radiculares de 30 a 45 cm.
Estructura y funcionamiento
La cosechadora SP96 es una máquina traccionada, que consta de un chàsis fijo (1), equipado con un tercer punto ajustable (2) para su fijación al tractor. Pivotado a él hay un marco móvil (3) que, en caso de transporte permite cerrar la máquina a 90 ° reduciendo sus dimensiones.
La cosechadora SP96 extrae la planta (4) gracias al cuchillo de excavación (5), que penetra profundamente en el suelo, debajo del sistema de raíces.
Simultáneamente, la cinta transportadora (6) intercepta el tallo de la planta, manteniéndolo recto, transportándolo hacia el primer agitador (7).
El primer agitador (8), oscilando alternativamente, realiza un primer roce del suelo, retirándolo de las raíces.
Inmediatamente después, el segundo agitador (9) completa la limpieza del sistema de raíces de la planta.
La cinta transportadora (10), al ajustar la velocidad correcta, mantiene las plantas en posición recta, llevándolas al operador (11) que las recoge.
Detalle del primer agitador
Detalle de los rodillos
En la parte trasera, la excavadora SP96 tiene una plataforma (12) en la que los operadores pueden clasificar las plantas o almacenarlas en paletas.
La máquina tiene dos horquillas para almacenar las paletas (13), que se utilizan según sea necesario.
La máquina está equipada con un sistema hidráulico / eléctrico independiente:
14) tanque de aceite
15) sistema de enfriamiento de aceite
16) grupo de bombas en tándem que comienzan a moverse gracias al multiplicador conectado al tractor.
Las bombas en tándem alimentan los motores hidráulicos de los agitadores, correas y cilindros hidráulicos.
17) motores hidráulicos, que mueven la cinta transportadora, el primer y el segundo agitador.
18) Reguladores de velocidad de la cinta transportadora, del primer y segundo agitador.
Los tres cilindros hidráulicos se gestionan con la consola de control (19) ubicada en la cabina del tractor.
El cilindro de dirección (20) corrige y mantiene la máquina funcionando mientras trabaja.
Cilindro elevado (21), sube y baja el marco móvil (22) durante la fase de trabajo y lo levanta cuando se mueve.
Cilindro de punta de excavación (23), ajusta la profundidad de trabajo de la cuchilla de excavación.
Las dos ruedas estabilizadoras son ajustables en altura y ancho.
La máquina monta como accesorio una coltra direccional hidráulica, equipada con un timón (31) que, penetrando en el suelo (con profundidad ajustable), ayuda a mantenerla en marcha durante la fase de trabajo.
Esta aplicación excluye otros anclajes al tractor, lo que permite no estar atado al uso de un solo tractor.
Datos técnicos
24) Dimensiones de la máquina:
abierto 3500x4550x2200
cerrado 2000x4550x2200, peso 1300 Kg
25) Dimensiones de la carretilla elevadora:
1750x850x1350, peso 130 Kg
26) Dimensiones de la plataforma:
4160x2020x1200, peso 300 Kg
Paleta Cesta
Para gestionar mejor la recolección de plantas en la plataforma, hay disponibles las paletas cestas (27) que, gracias a la alta capacidad volumetrica, almacenan de forma segura numerosas plantas.
27) Dimensiones:
1070x1530x1500, peso 40 Kg
Kit de carga / descarga
Para facilitar la carga y descarga de las paletas cestas (28), está disponible un kit que consiste en un carrusel giratorio (29), que le permite cargar las paletas cestas y luego dirigirlas a la pista de ascenso / descenso (30).
29) Dimensiones del carrusel giratorio:
1160x1500x240, peso 95 Kg
30) Dimensiones del carrusel giratorio:
1160x1600x340, peso 50 Kg
Kit facilitador de recolección
Para facilitar la clasificación de las plantas, hay disponible un kit facilitador de recolección (32) que permite reducir la cantidad de personal a bordo. El kit toma movimiento sincronizado de los motores hidráulicos de las 2 cintas transportadoras. Su estructura particular almacena las plantas frente al operador, dándole tiempo para recolectarlas y almacenarlas, sin interrumpir el flujo de la máquina.
32) Dimensiones:
1400x1400x730 peso 70 Kg
Guia plantas altas
Si surge la necesidad de extraer árboles altos, hay disponible una guía de plantas altas (33) que, una vez colocada, evita que se doblen.
33) Dimensiones:
740x3650x730 peso 40 Kg
Pianale posteriore allargato e richiudibile con banco cernita 4×2 (sp96-aa-0042)
Coltello direzionale sp96-aa-0090 con cilindro idraulico
Tavolo appoggio piante a fine cinghie, di serie sp96-aa-0035
