Esterilizadoras mod. LM

Practicidad en las aplicaciones



La màquina fumigadora Esterilizadoras LM  es una máquina simple que esteriliza el suelo con fumigantes líquidos contra nematodos, hongos y malezas.

Se adapta a cualquier tipo de terreno, gracias a la disponibilidad de dos modelos diferentes de cuchillos de localización.



Gracias a una combinación de soluciones:

– fumigar en profundidad

– compacta el terreno, reteniendo el producto fumigante bajo tierra

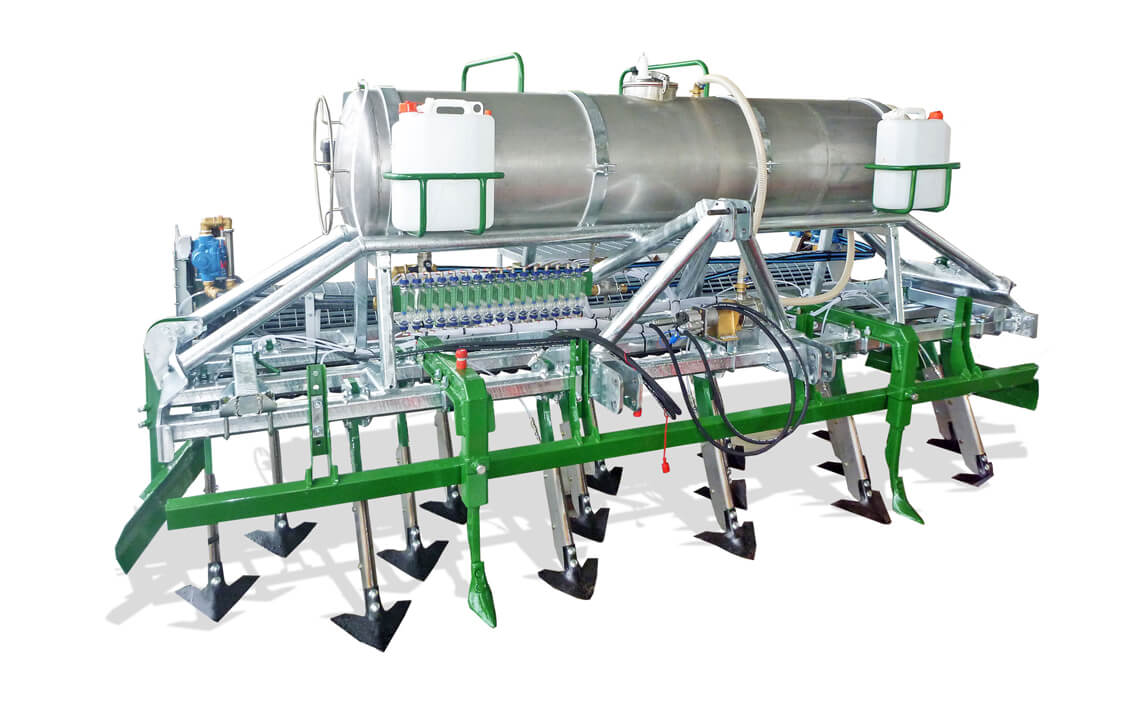

Configuración de la máquina

Configuración de la máquina

Estructura y funcionamiento

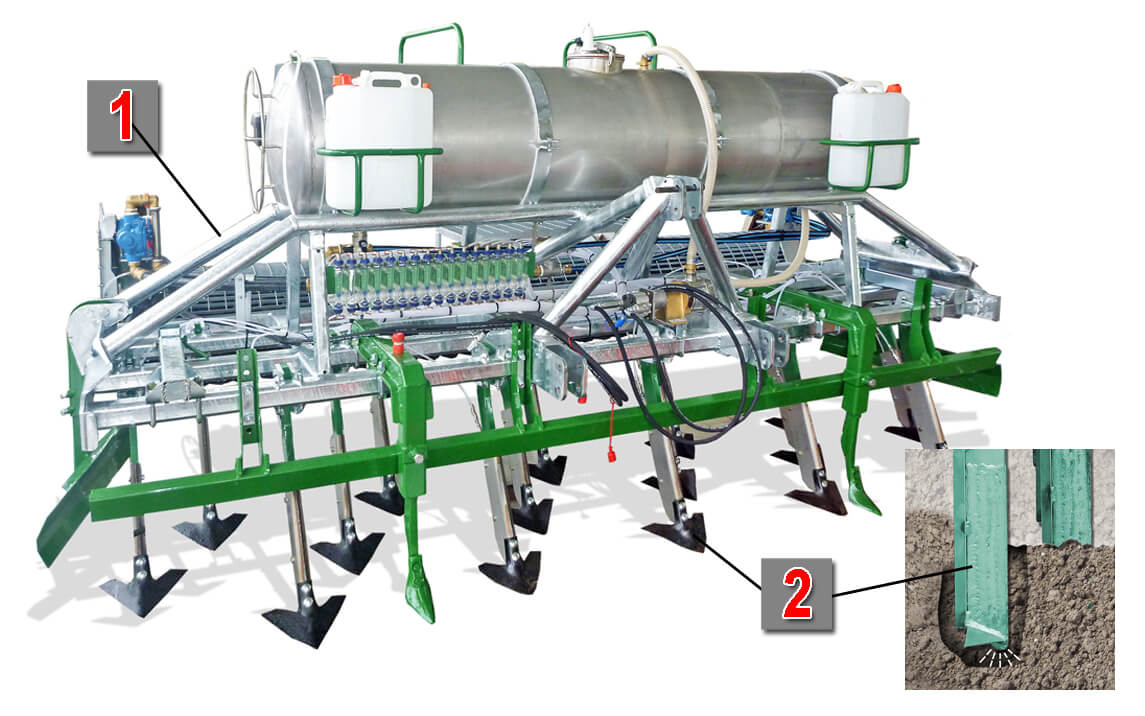

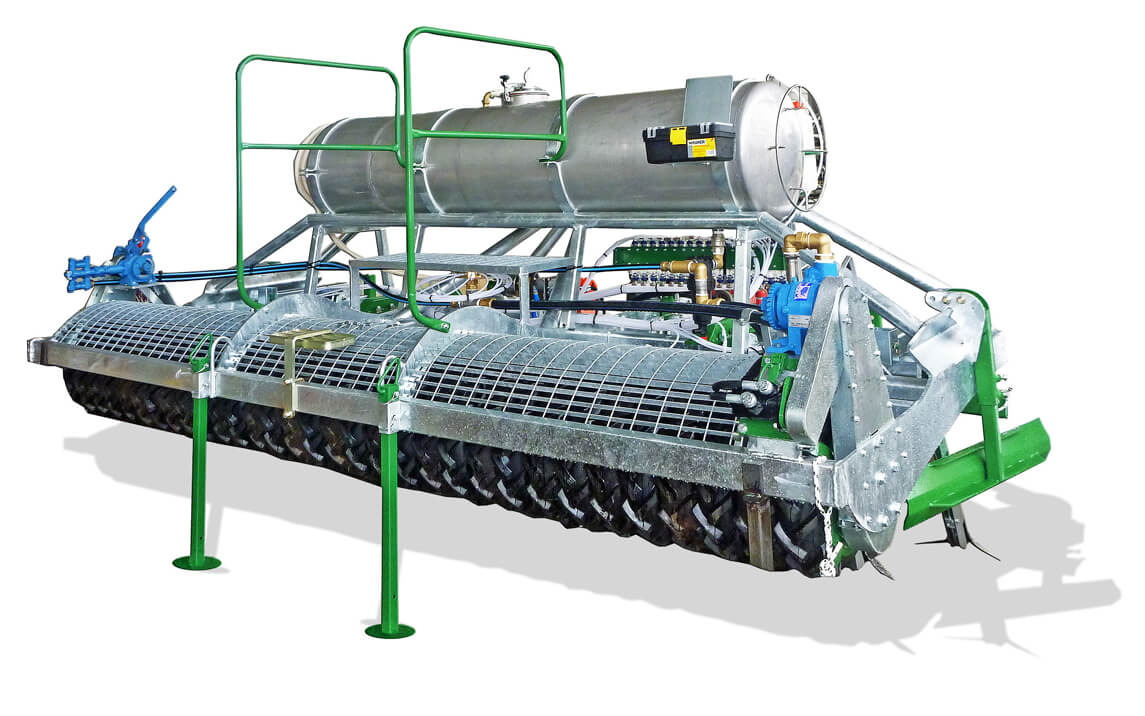

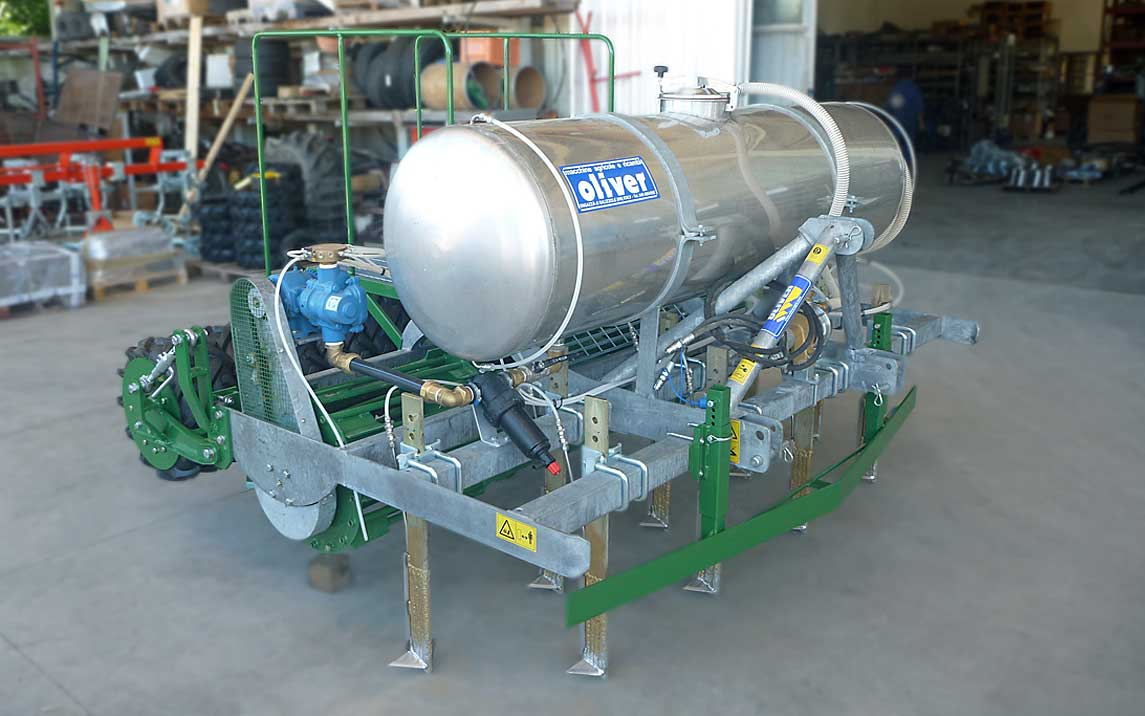

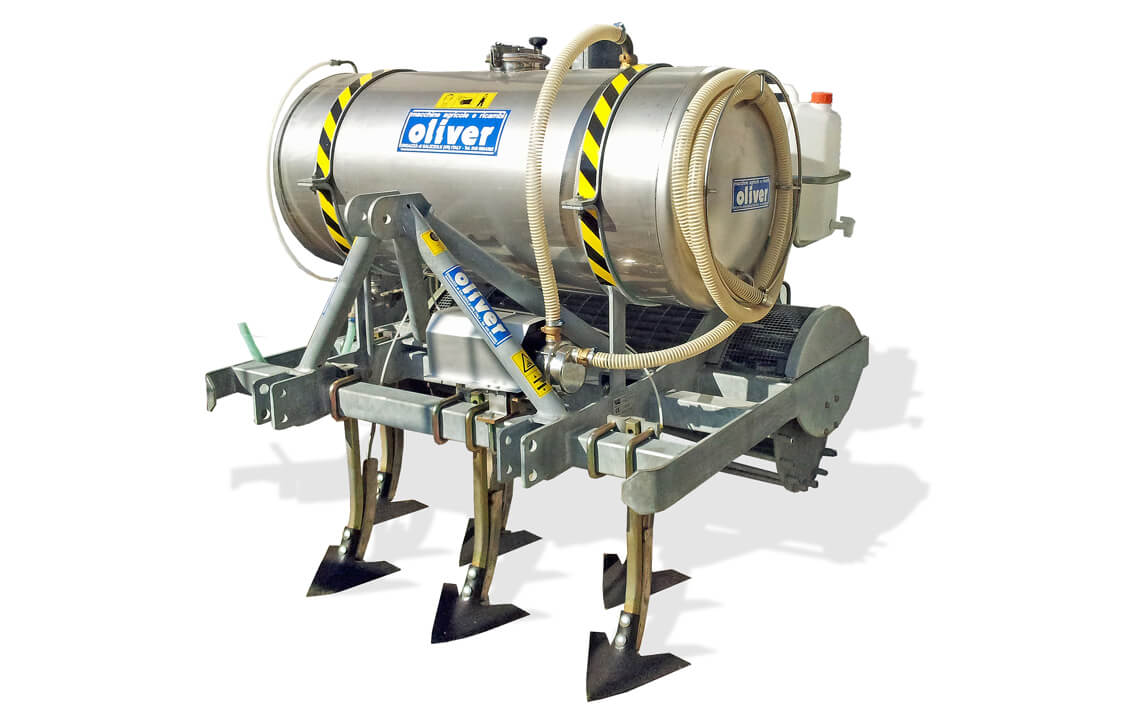

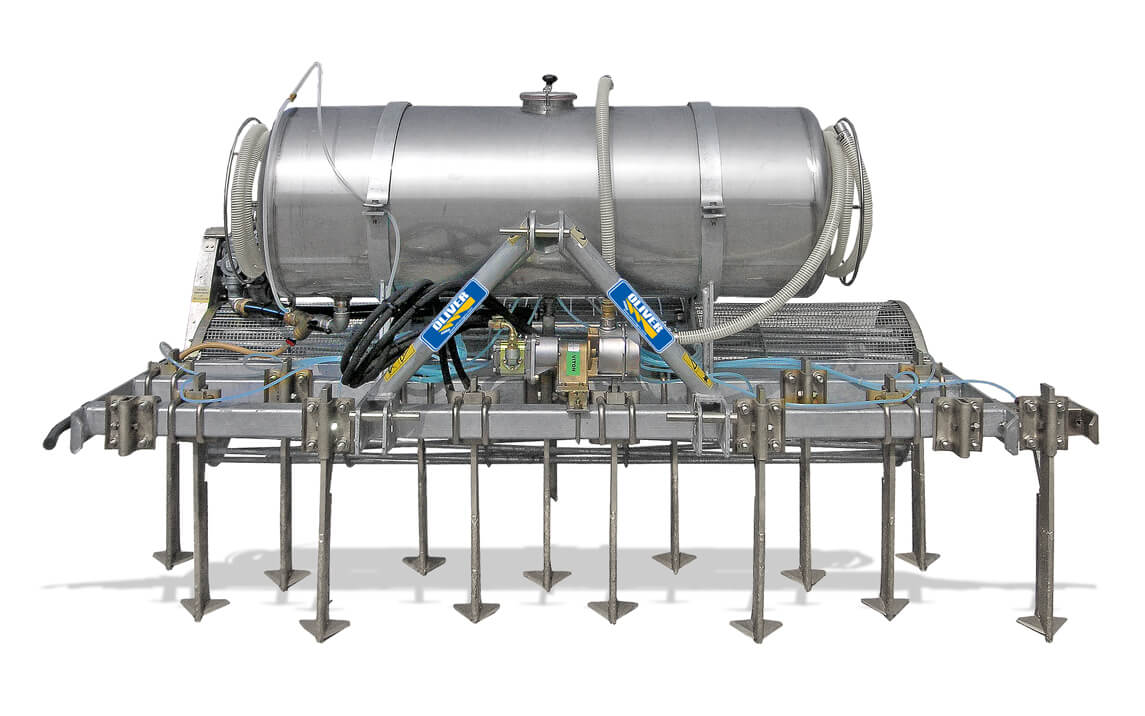

La màquina fumigadora LM  es una máquina remolcada, que consta de un chàsis equipado con un tercer punto (1) para su fijación al tractor. El ancho del marco varía de un mínimo de 1,5 metros a un máximo de 4 metros, según las necesidades del cliente.

Los anclajes de ubicación (2), colocados inmediatamente en la parte delantera de la máquina, penetran en el suelo a una profundidad que varía de 18 a 30 cm, donde ubican el producto en las cantidades esperadas.

La configuración se completa con el tanque de producto de acero inoxidable, la bomba dosificadora CDS-John Blue con flujo variable, una serie de anti-caída  CDS-John Blue, la bomba de transferencia hidráulica de acero inoxidable, cassette puerta para manuales (en el interior encontramos el manual de instrucciones) y depósito de lavado de manos.

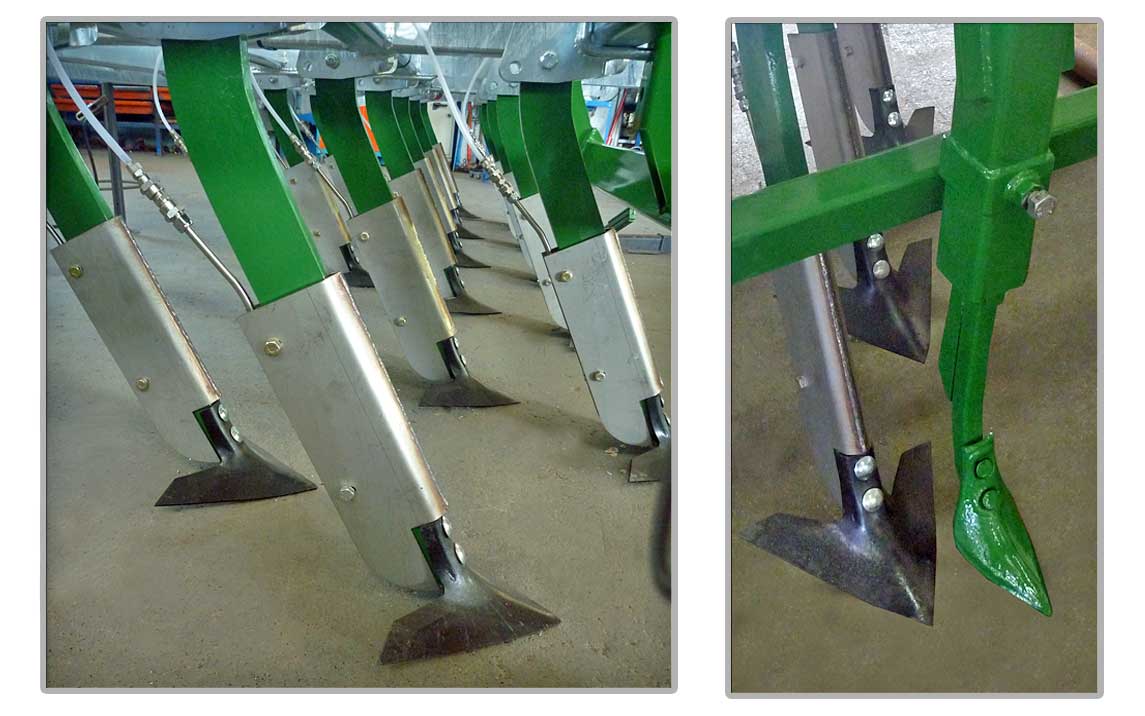

Tenemos dos modelos de anclajes localizadores:

-El modelo «LT» (3) está indicado para trabajar en suelos arenosos.

Durante la fase de trabajo, la parte grande (4) abre una cámara donde una boquilla especial (5) ventila el producto fumigante en un ventilador.

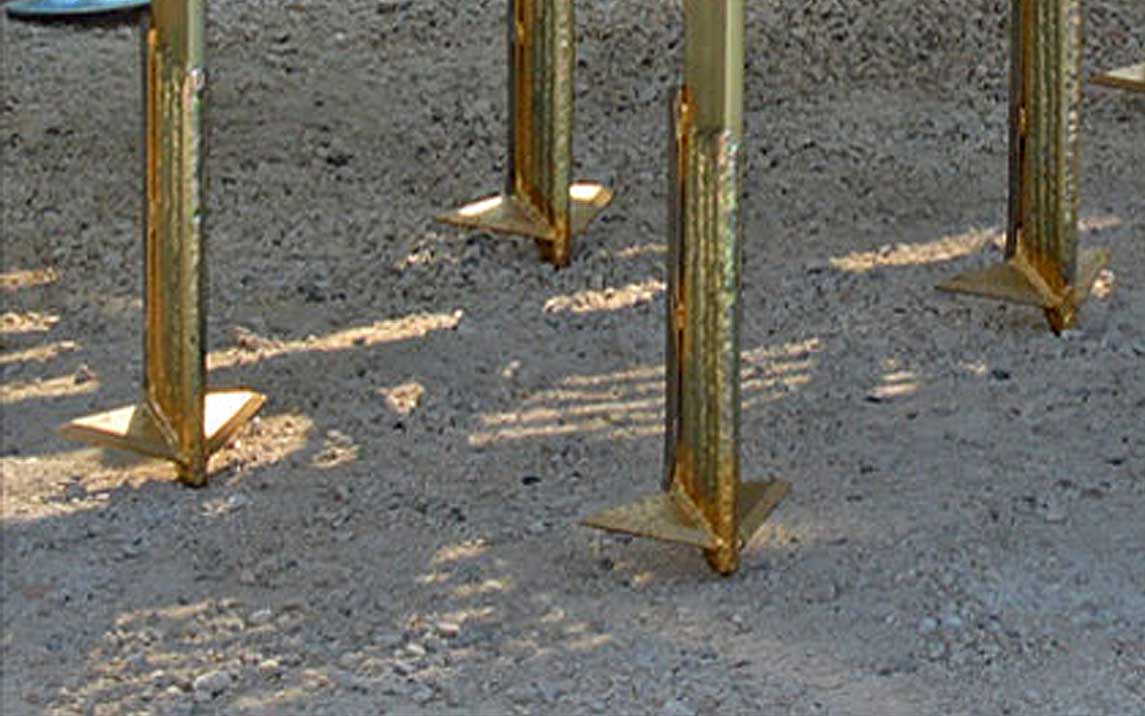

-El modelo «DUO» (6) es adecuado para trabajar en suelos arcillosos y particularmente compactos.

Durante la fase de trabajo, las aletas especiales del anclaje localizador (7) aplastan el suelo creando una cámara, donde una boquilla con 2 orificios laterales opuestos (8), rocían un chorro directo de producto fumigante.

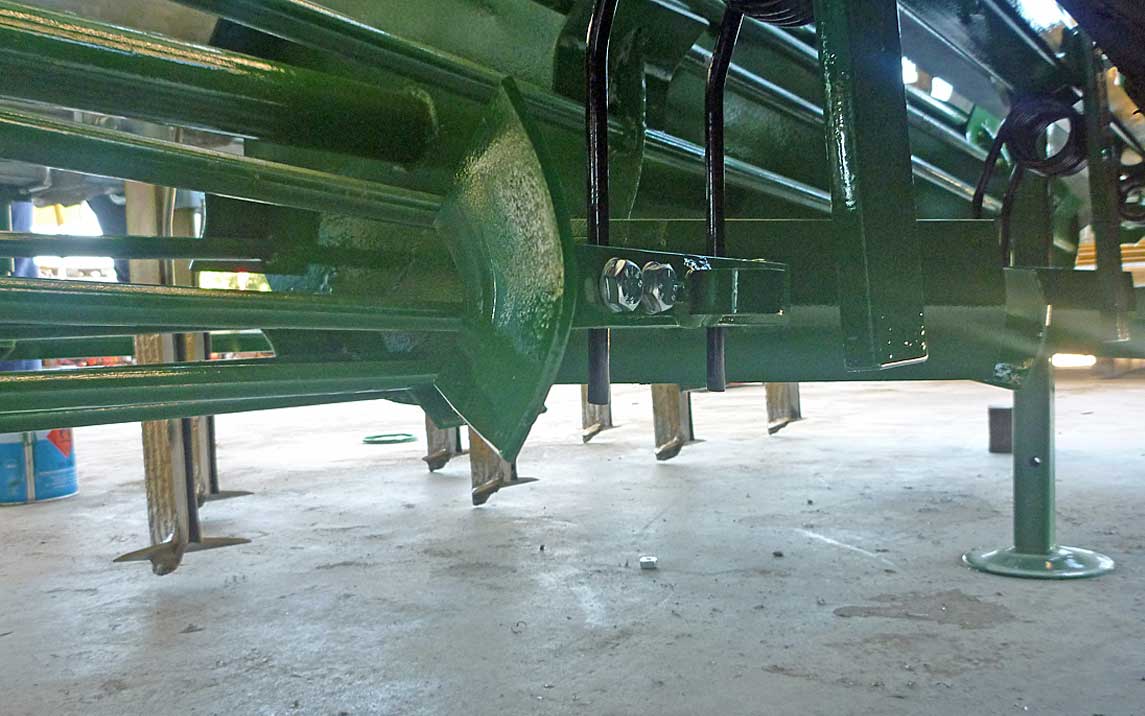

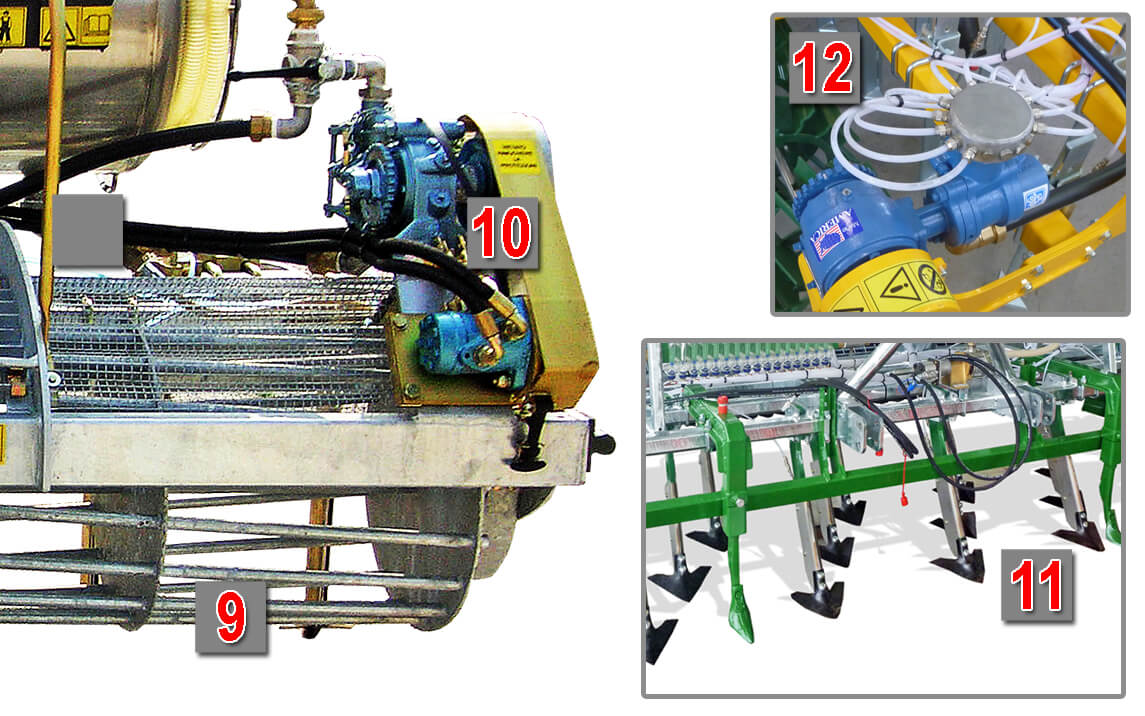

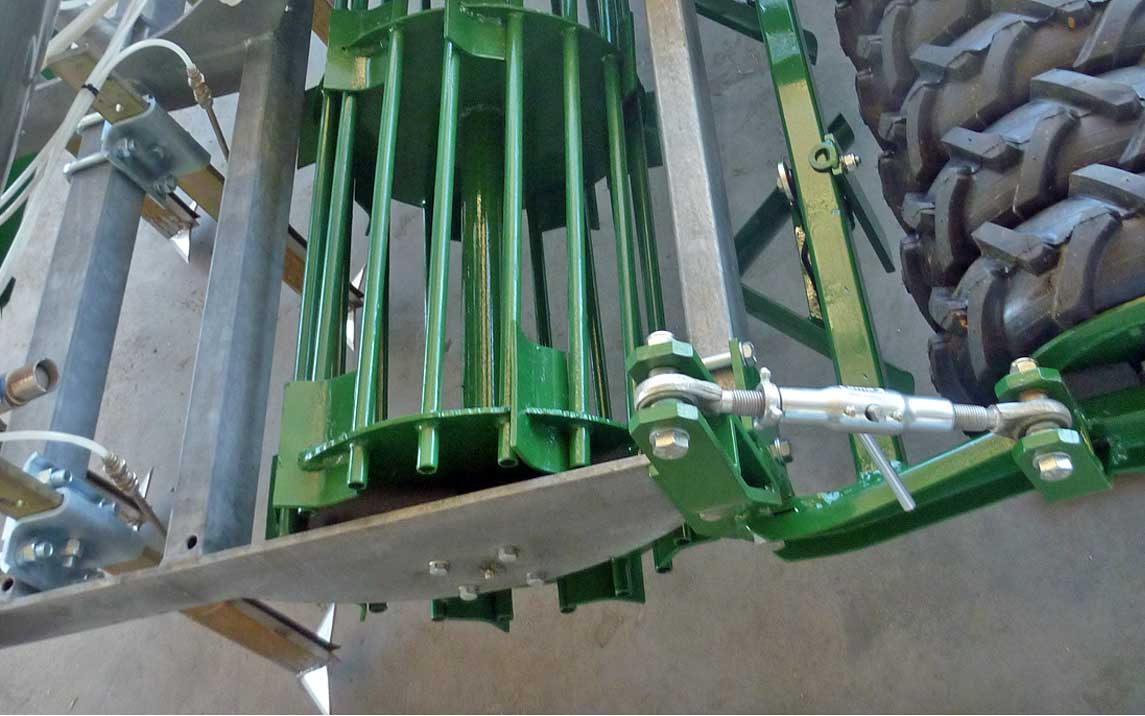

En la parte trasera, la máquina se completa con un rodillo de jaula (9), siempre que el ancho de trabajo de los cuchillos de posicionamiento.

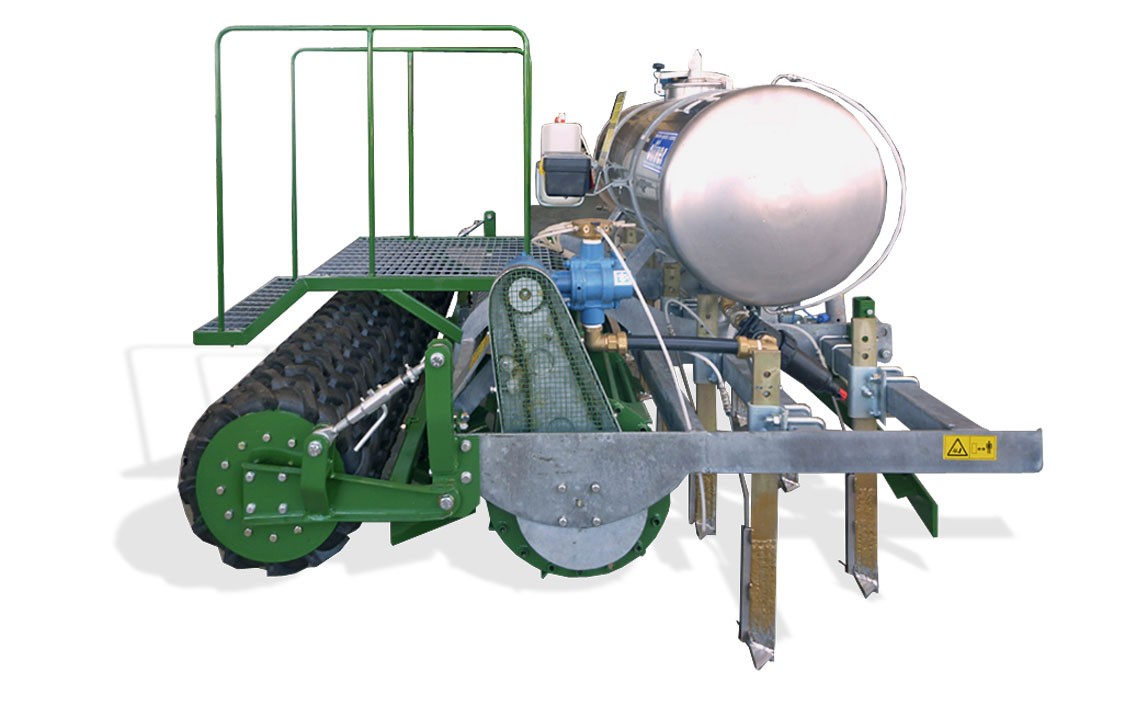

Además de restaurar el suelo después del paso de los cuchillos de ubicación, transmite movimiento a la bomba volumétrica (10), que a su vez distribuye el producto a los anclajes (11) a través del distribuidor (12).



La bomba volumétrica de desplazamiento variable CDS – John Blue NGP 6055 o FU 551 puede entregar de 150 a 1900 Lt independientemente de la velocidad de avance y está conectada al tanque con accesorios y tuberías de acero inoxidable, filtros en la succión y decantación.
El accionamiento se realiza a través de una transmisión en el rodillo o en la parte trasera o delantera.
El rango de caudal del modelo FU551: desde 130 hasta 550-600 Lt / Ha (adecuado para Telone, Dichloropropene, 1.3D, Dd Soil)
El rango de caudal del modelo NGP 6055: de 300 a 1.800/1900 Lt / Ha (Vapam, Metan Sodio, …)

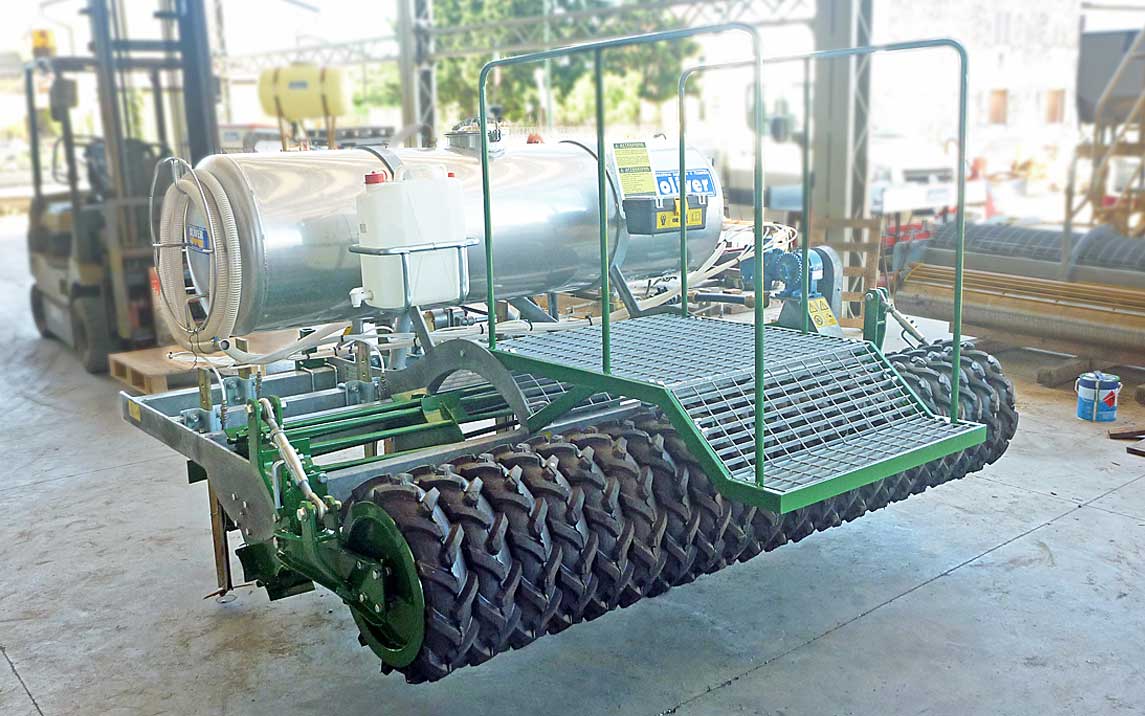

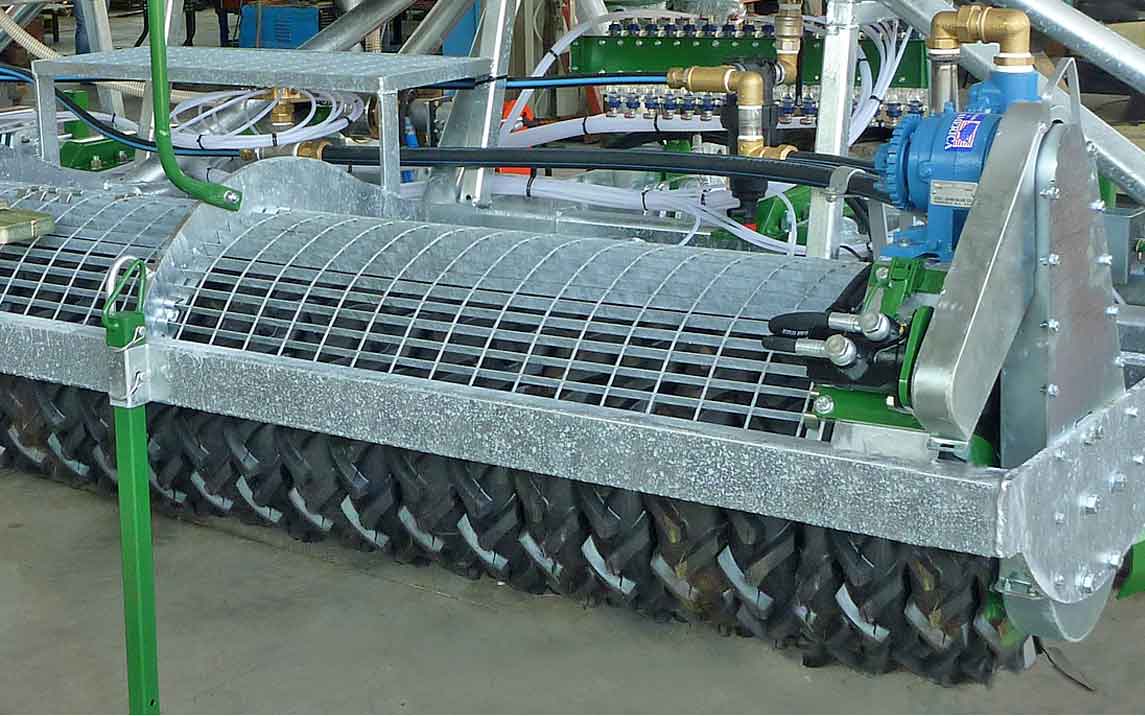

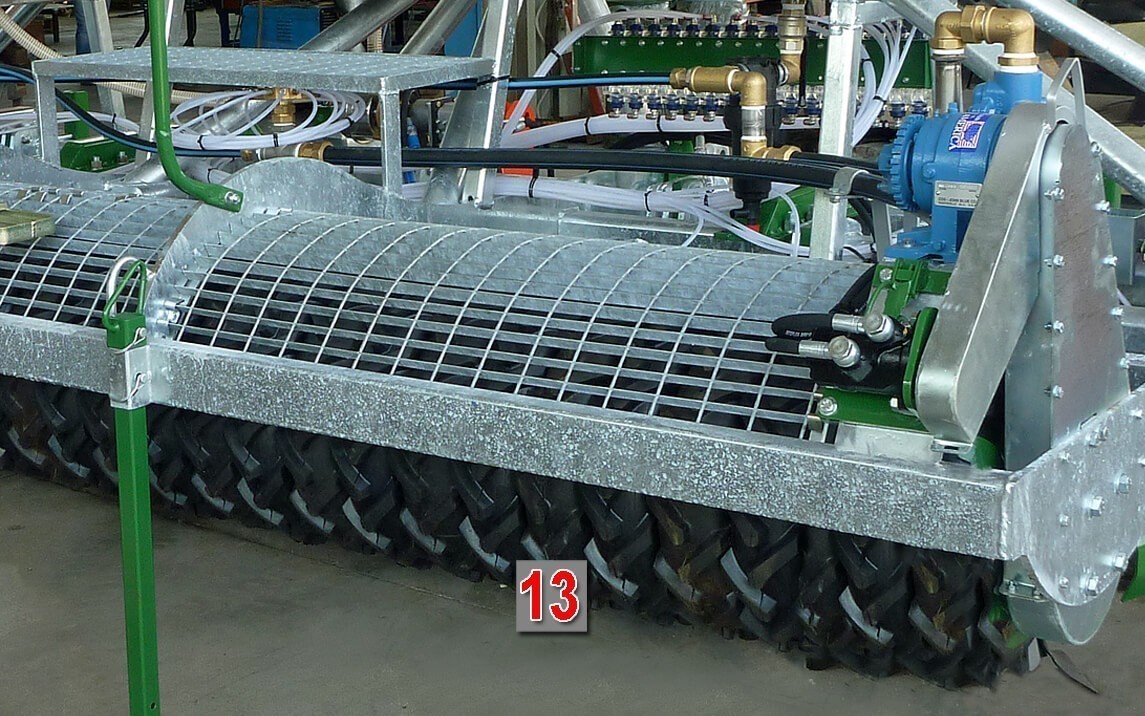

En suelos arenosos, donde el agarre del rodillo de jaula estándar puede no ser suficiente, instalamos el rodillo de empaquetadura (13), que consiste en paquetes de neumáticos tipo pantano.

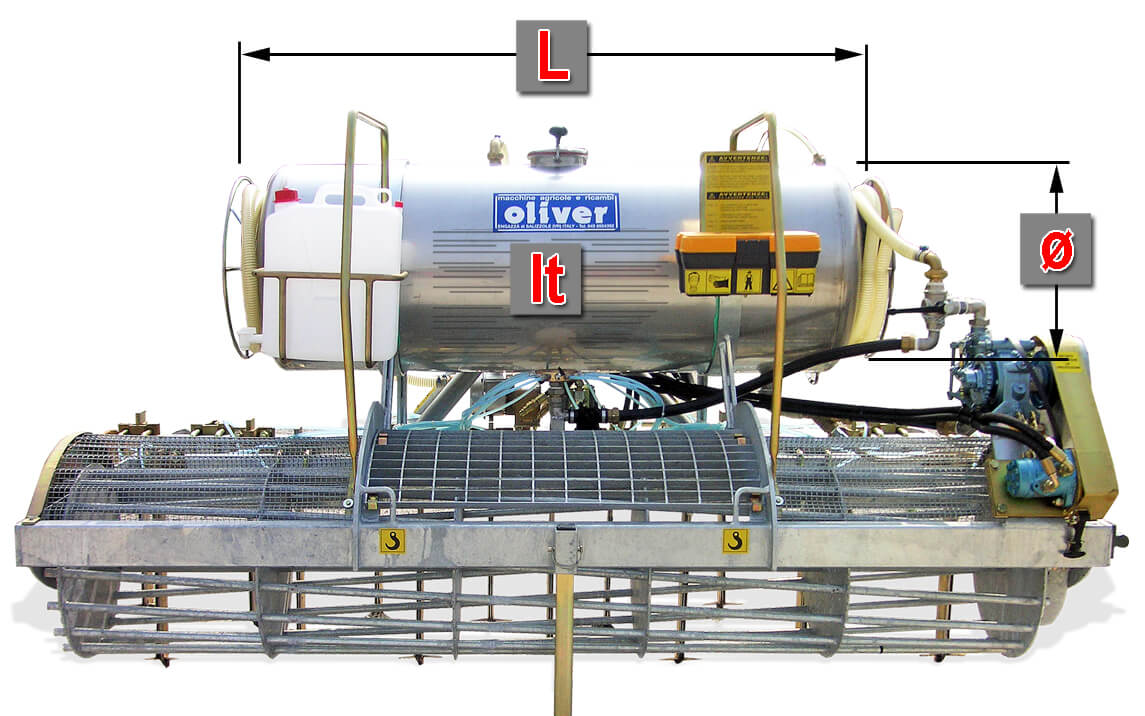

El tanque de producto está disponible en las siguientes combinaciones:

mm ø600 x L1000 = 320 lt

mm ø600 x L1250 = 390 lt

mm ø600 x L1500 = 460 lt

mm ø600 x L2000 = 600 lt

mm ø600 x L2500 = 730 lt

mm ø600 x L3000 = 880 lt

mm ø500 x L1000 = 220 lt

mm ø500 x L1250 = 260 lt

mm ø500 x L1500 = 320 lt

mm ø500 x L2000 = 410 lt

mm ø500 x L2500 = 500 lt

mm ø500 x L3000 = 600 lt

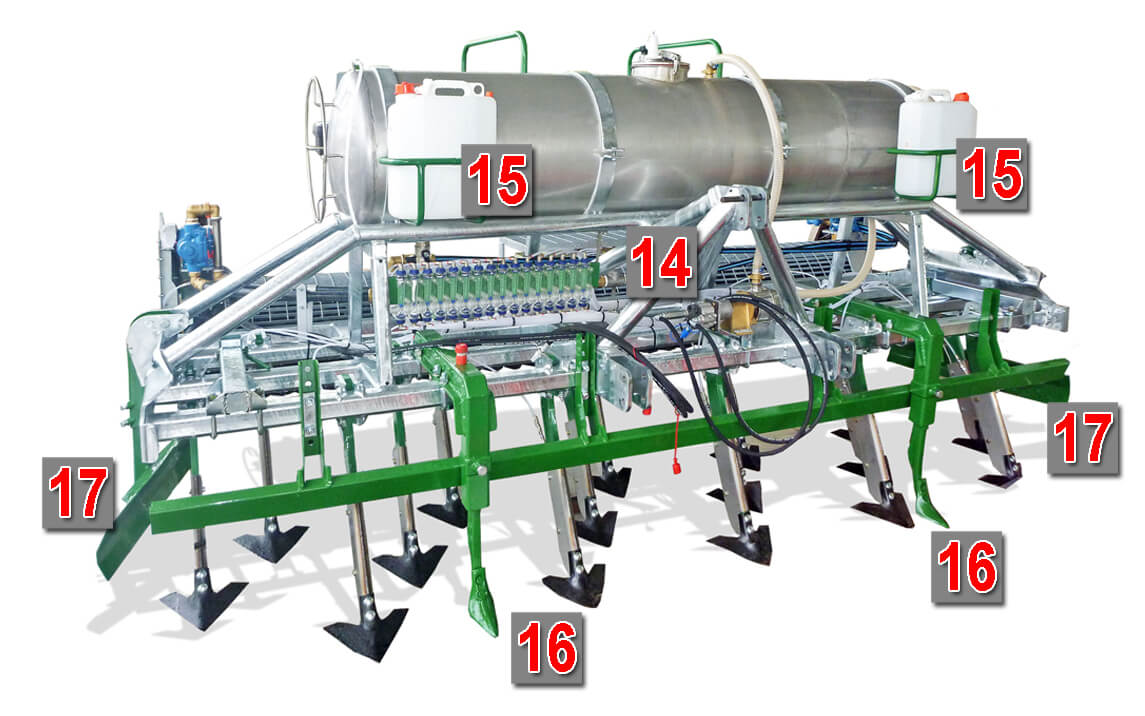

La máquina se completa con la bomba de transferencia (14), que se utiliza para transferir el producto desde los tambores al tanque. También se usa para lavar el tanque.

Siempre presente uno / dos tanques de lavado de manos (15).

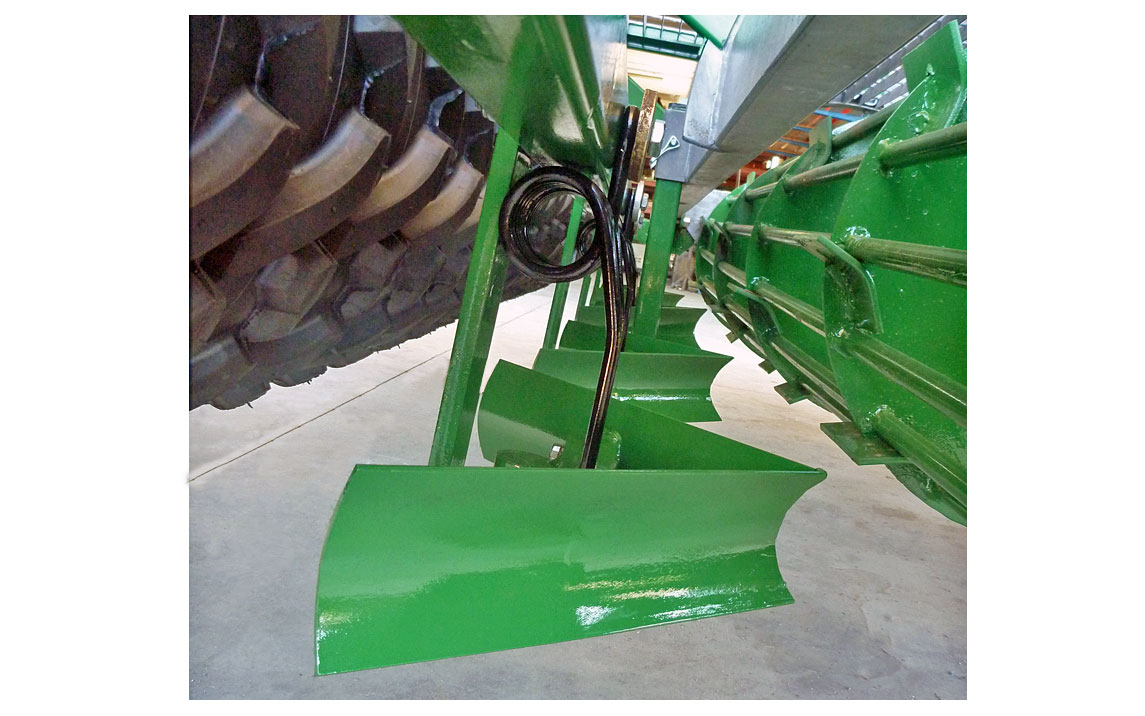

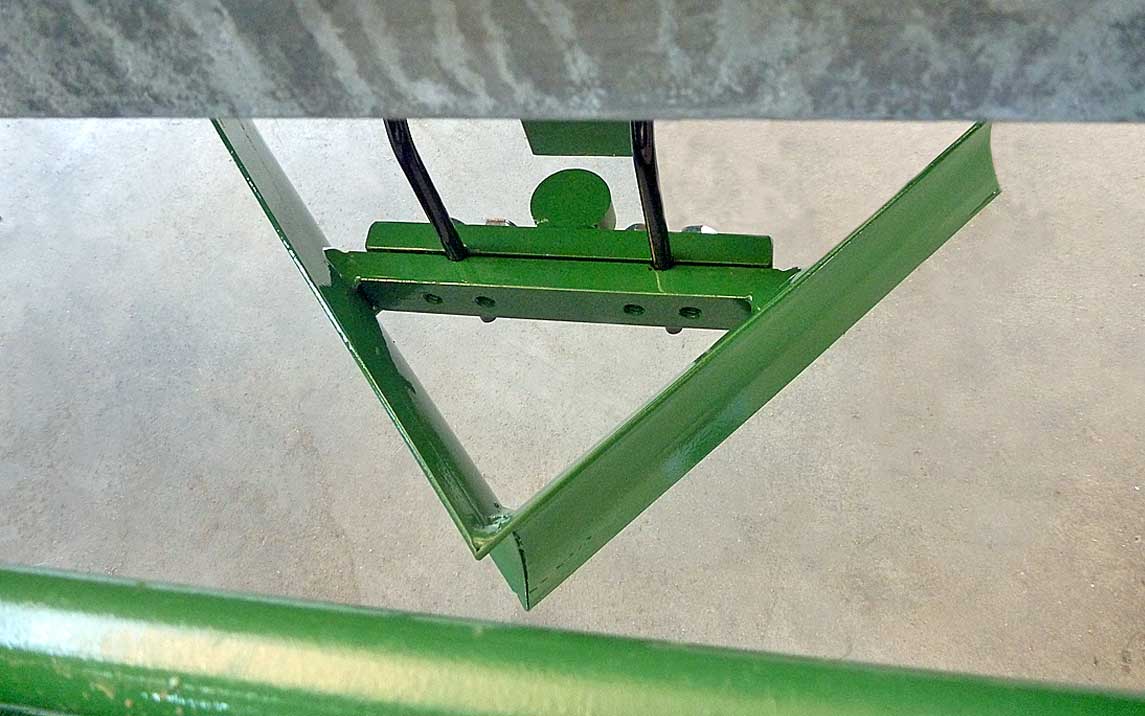

Donde sea necesario, podemos montar interruptores de oruga para tractores (16) y crestas (17).

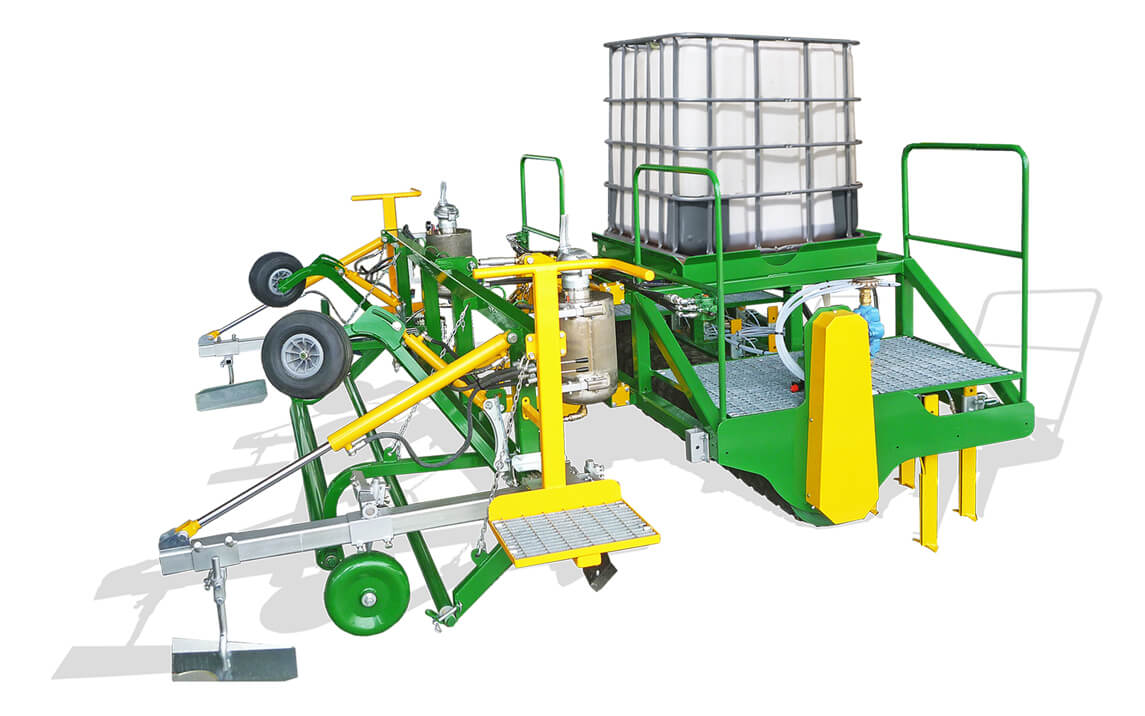

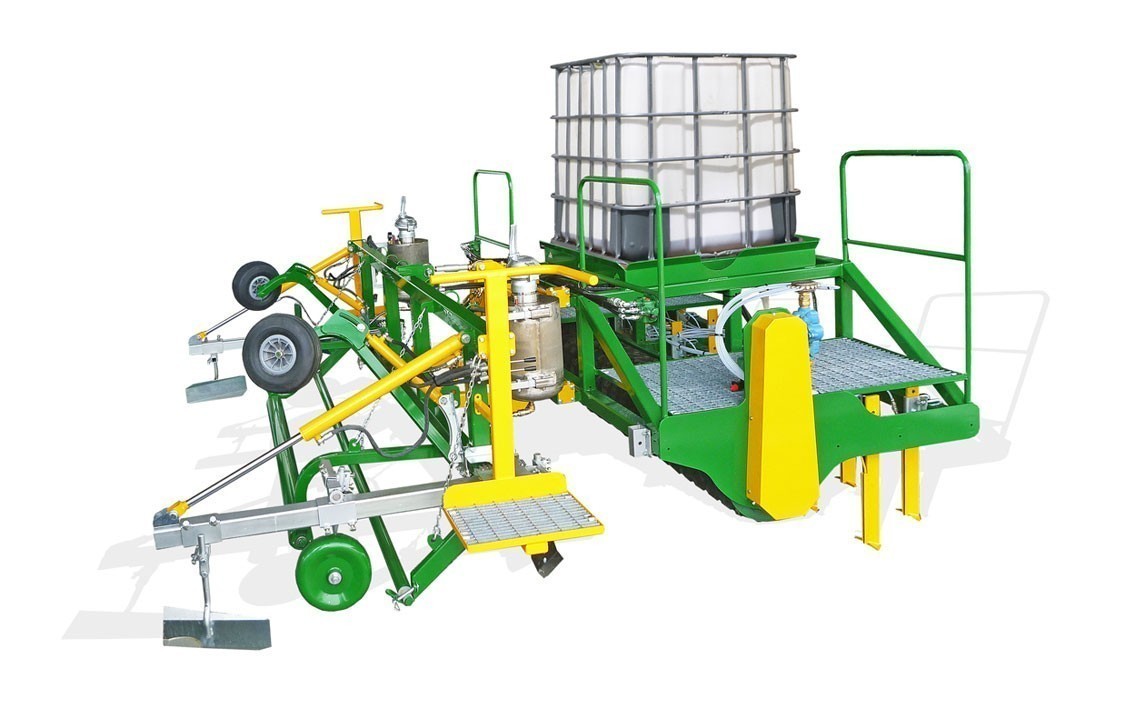

La màquina fumigadora LM  está disponible con la predisposición para el tanque de 1000 l en lugar del tanque de acero.

En la imagen, una versión equipada con el equipo para extender y pegar el nylon.

Máquina opcional

Lista opcional

CAUDALÍMETRO,

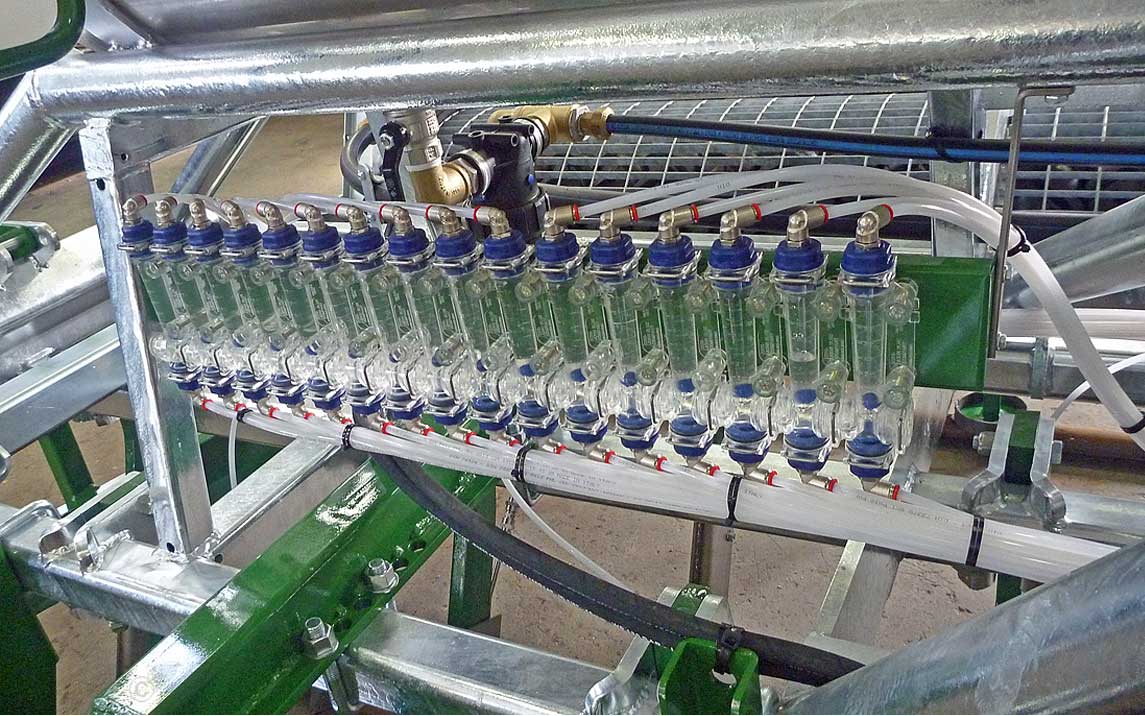

Si desea controlar la regularidad del flujo del producto fumigante, en cada cuchillo localizador individual, se pueden montar medidores de flujo (18). Transparente y equipado con una escala graduada, podemos comparar la regularidad del flujo del producto fumigante en tiempo real.

Contador de 4 litros PONY FLOW:
Instrumento de medición y lectura de cantidad de líquido (19) con señal de salida intermitente temporizada. Conectado a un contador de litros, muestra el caudal en tiempo real y el caudal total.
Podemos configurar la cantidad deseada para tener una señal de salida gestionada por un temporizador programable. Esta función ocurre en cada múltiplo de la cantidad establecida.
