Màquina fumigadora New Velox

Diseñada para IV gama y ensaladas listas

fumigadora

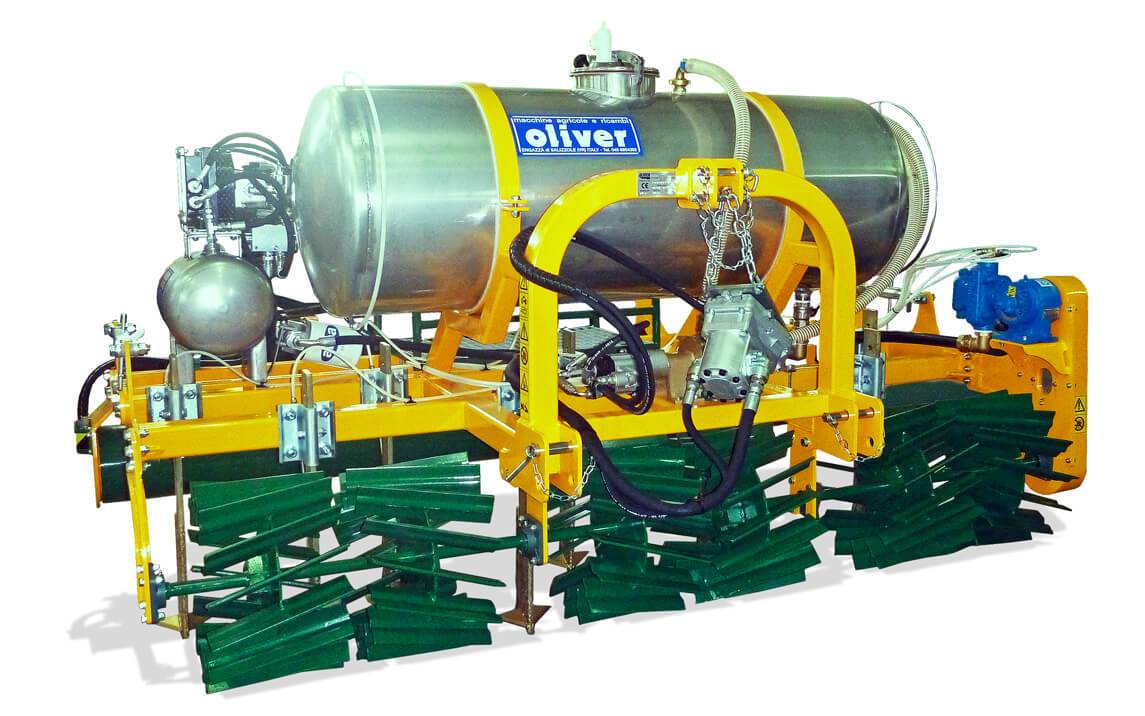

La màquina Fumigadora New Velox esteriliza el suelo con fumigantes líquidos contra nematodos, hongos y malezas.

Gracias a una combinación de soluciones técnicas innovadoras:

  •  Preparar el terreno, trabaja 5 cm de profundidad con las ruedas delanteras integrales para evitar dejar rastros del tractor, obteniendo una mejor y homogénea aplicación del producto.
  • Fumigar en profundidad.
  • Compacta, manteniendo el producto fumigante en el subsuelo.



fumigadora

Configuración de la máquina

Configuración de la máquina

Estructura y funcionamiento

La màquina Fumigadora New Velox es una máquina remolcada, que consta de un bastidor equipado con un tercer punto (1) para su fijación al tractor. El ancho del marco varía de un mínimo de 1,5 metros a un máximo de 4 metros, según las necesidades del cliente.

La configuración se completa con el tanque de producto de acero inoxidable, la bomba dosificadora CDS-John Blue con flujo variable, una serie de anti-caída  CDS-John Blue, la bomba de transferencia hidráulica de acero inoxidable, cassette puerta para manuales (en el interior encontramos el manual de instrucciones) y depósito de lavado de manos.

El marco admite los siguientes accesorios:

Ruedas integrales (2), preparan el terreno antes del paso de las anclas fumigantes. Gracias a su forma particular, cortamos el suelo, eliminamos imperfecciones y lo hacemos plano y uniforme.

Las ruedas integrales (2) también tienen la función de transmitir el movimiento a la bomba de distribución del producto fumigante (3), que a su vez extrae el producto del tanque (4).

La bomba volumétrica de desplazamiento variable CDS – John Blue NGP 6055 o FU 551 puede entregar de 150 a 1900 Lt independientemente de la velocidad de avance y está conectada al tanque con accesorios y tuberías de acero inoxidable, filtros en la succión y decantación.
El accionamiento se realiza a través de una transmisión en el rodillo o en la parte trasera o delantera.
El rango de caudal del modelo FU551: desde 130 hasta 550-600 Lt / Ha (adecuado para Telone, Dichloropropene, 1.3D, Dd Soil)
El rango de caudal del modelo NGP 6055: de 300 a 1.800/1900 Lt / Ha (Vapam, Metan Sodio …)

El producto fumigante se distribuye a los anclajes de localización (5) gracias a un pulmón (6).

Los anclajes de ubicación (5) penetran el suelo a una profundidad que varía de 18 a 25 cm, donde ubican el producto en las cantidades esperadas.

Tenemos dos modelos de anclajes localizadores:

-El modelo «LT» (3) está indicado para trabajar en suelos arenosos.

Durante la fase de trabajo, la parte grande (4) abre una cámara donde una boquilla especial (5) ventila el producto fumigante en un ventilador.

-El modelo «DUO» (6) es adecuado para trabajar en suelos arcillosos y particularmente compactos.

Durante la fase de trabajo, las aletas especiales del anclaje localizador (7) aplastan el suelo creando una cámara, donde una boquilla con 2 orificios laterales opuestos (8), rocían un chorro directo de producto fumigante.

Como último paso, un rodillo de alisado (7) compacta el suelo en 2/3 cm, cerrándolo “herméticamente” (8), reduciendo drásticamente las pérdidas debidas a la gasificación del fumigante, lo que se traduce en una mayor eficacia del producto.

El rodillo se mueve por medio de un motor hidráulico completo con un sistema hidráulico independiente.

Su velocidad es ajustable y en condiciones óptimas de funcionamiento gira 1.5 veces más rápido que el ritmo de la máquina. Esto permite obtener un alisado óptimo del suelo (8).

El tanque de producto está disponible en las siguientes combinaciones:

mm ø600 x L1000 = 320 lt

mm ø600 x L1250 = 390 lt

mm ø600 x L1500 = 460 lt

mm ø600 x L2000 = 600 lt

mm ø600 x L2500 = 730 lt

mm ø600 x L3000 = 880 lt

mm ø500 x L1000 = 220 lt

mm ø500 x L1250 = 260 lt

mm ø500 x L1500 = 320 lt

mm ø500 x L2000 = 410 lt

mm ø500 x L2500 = 500 lt

mm ø500 x L3000 = 600 lt

La màquina Fumigadora New Velox se completa con la bomba de transferencia (9), que se utiliza para transferir el producto desde los tambores al tanque. También se usa para lavar el tanque.

Siempre hay un tanque de lavado de manos (10)

Donde sea necesario, podemos montar interruptores de cadenas para tractores (11)

Máquina opcional

Lista opcional

CAUDALÍMETRO,
Si desea controlar la regularidad del flujo del producto fumigante, en cada cuchillo localizador individual, se pueden montar medidores de flujo (18). Transparente y equipado con una escala graduada, podemos comparar la regularidad del flujo del producto fumigante en tiempo real.

Contador de 4 litros PONY FLOW:
Instrumento de medición y lectura de cantidad de líquido (19) con señal de salida intermitente temporizada. Conectado a un contador de litros, muestra el caudal en tiempo real y el caudal total.
Podemos configurar la cantidad deseada para tener una señal de salida gestionada por un temporizador programable. Esta función ocurre en cada múltiplo de la cantidad establecida.
