Recoge Manguera mod. RM

Con uno o doble rodillo transportador



Máquina para recoger y enrollar la manguera de riego de campo







Fijado con el tercer punto al tractor, funciona elevado desde el suelo.





Configuración de la máquina

Configuración de la máquina

Estructura de la máquina

La máquina está compuesta de la siguiente manera:

1) chàsis principal

2) Tercer punto

3) plataforma del operador

4) protecciones del operador

5) Panel de comandos

6) Conexiones hidráulicas al tractor

7) rodillo de bobinado

8) Los rodillos transportan mangueras horizontales

9) Los rodillos transportan mangueras verticales

10) Piè de parada de máquina

11) Mecanismo con acción de descarga de carrete

Funcionamiento de la máquina

Gracias a los rodillos transportadores de manguera horizontales y verticales (12), llevamos al rodillo  (13), varias mangueras simultáneamente, creando un único carrete de recolección.

El rodillo  (14) es movido por un motor hidráulico accionado directamente por el sistema hidráulico del tractor. Es posible ajustar la velocidad de rotación, gracias a un regulador de flujo (15) ubicado en el panel de control del operador.

Gracias al mecanismo de apertura de pivote (16) del rodillo de enrollamiento de la manguera (17), la descarga de la madeja de las mangueras recogidas (18) se vuelve simple e inmediata.

Máquina opcional

Lista opcional

Lista opcional

Kit para romper la corteza del suelo

19)  Chàsis porta accesorios, en carrete de manguera enganchado detrás del tractor

20) Chàsis porta accesorios, en carrete de manguera enganchado en frente del tractor

21) Ruedas estabilizadoras, regulables en altura.

22) Excavadores.

Kit corta nylon

23) Chàsis porta accesorios, en carrete de manguera enganchado detrás del tractor

24) )  Chàsis porta accesorios, en carrete de manguera enganchado en frente del tractor

25) discos de corte de nylon

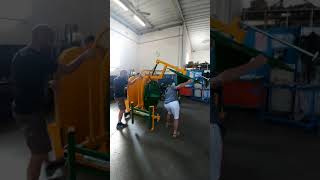

Video:

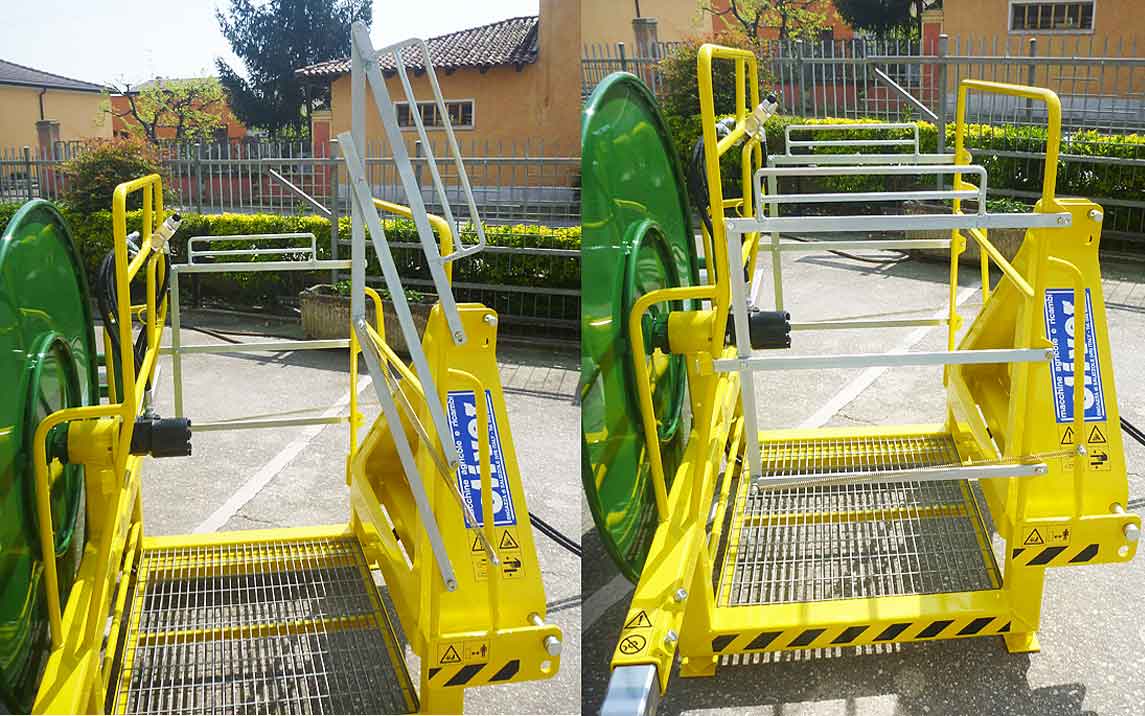

Fotos y procesos de la máquina
