Binadora Rotovert TILT e TILT-I

Deshierbe entre hileras estrechas

Descripción

BINADORA ROTOVERT TILT E TILT-I ENTRE HILERAS ESTECHAS

Binadora “Rotovert TILT” con chasis fijo, desplazable o plegable; modular con uno o varios paralelogramos a carga variable que trabajan entre las hileras muy estechas desde 13 cm hasta 25 cm

Rotovert

Rotovert actúa directamente sobre la hilera de trasplante sin dañar el aparato radicular y foliar, erradicando las malas hierbas y reduciendo así la necesidad de herbicidas químicos.

La escardadora Rotovert dispone de paralelogramos TILT y TILT-I que llevan los 2 rotores denominados «Rotovert» (que dan nombre a la máquina) que actúan directamente sobre la hilera de trasplante sin dañar el aparato radicular y foliar, erradicando las malas hierbas en germinación y reduciendo así la necesidad de herbicidas químicos.

El escardado con rotores Rotovert montados en el elemento TILT y TILT-I está indicado para: algunos cultivos trasplantados y sembrados en línea y en tronco (por ejemplo: lechuga, cebolla, ajo, zanahoria, albahaca, espinaca, rúcula), con espaciamiento entre hileras de 15 a 25 cm.

TIPO DE SUELO	Textura arenosa/media y pedregosa (con piedras pequeñas: aprox. 2-3 cm de diámetro)
ESPACIO ENTRE FILAS	Minimo 12,5 cm – 6’ (inches)
DISTANCIA ENTRE PLANTAS	–
DIMENSIONES ROTORES	Un modelo único de Rotovert con inclinación ajustable
VELOCIDAD DE TRABAJO	2 – 5 Km/h
PREPARACIÓN DEL SUELO REQUERIDA	Bueno en ausencia de residuos de cultivos
N. DE FILAS	Depende de la trasplantadora/sembradora utilizada, incluso en varias camas
TIPO DE SISTEMA	Mecánico
USO	Intuitivo y modular

Hay 2 configuraciones para el TILT:

Elemento independiente basculante TILT con variación de la carga sobre el suelo mediante un muelle, adecuado para una máquina con desplazamiento lateral hidráulico que cubre una cama

2. Elemento entrefilas TILT-T con variación de la carga sobre el suelo mediante un muelle, adecuado para una máquina que puede ser de varias camas, plegable.

Rotovert Tilt-I

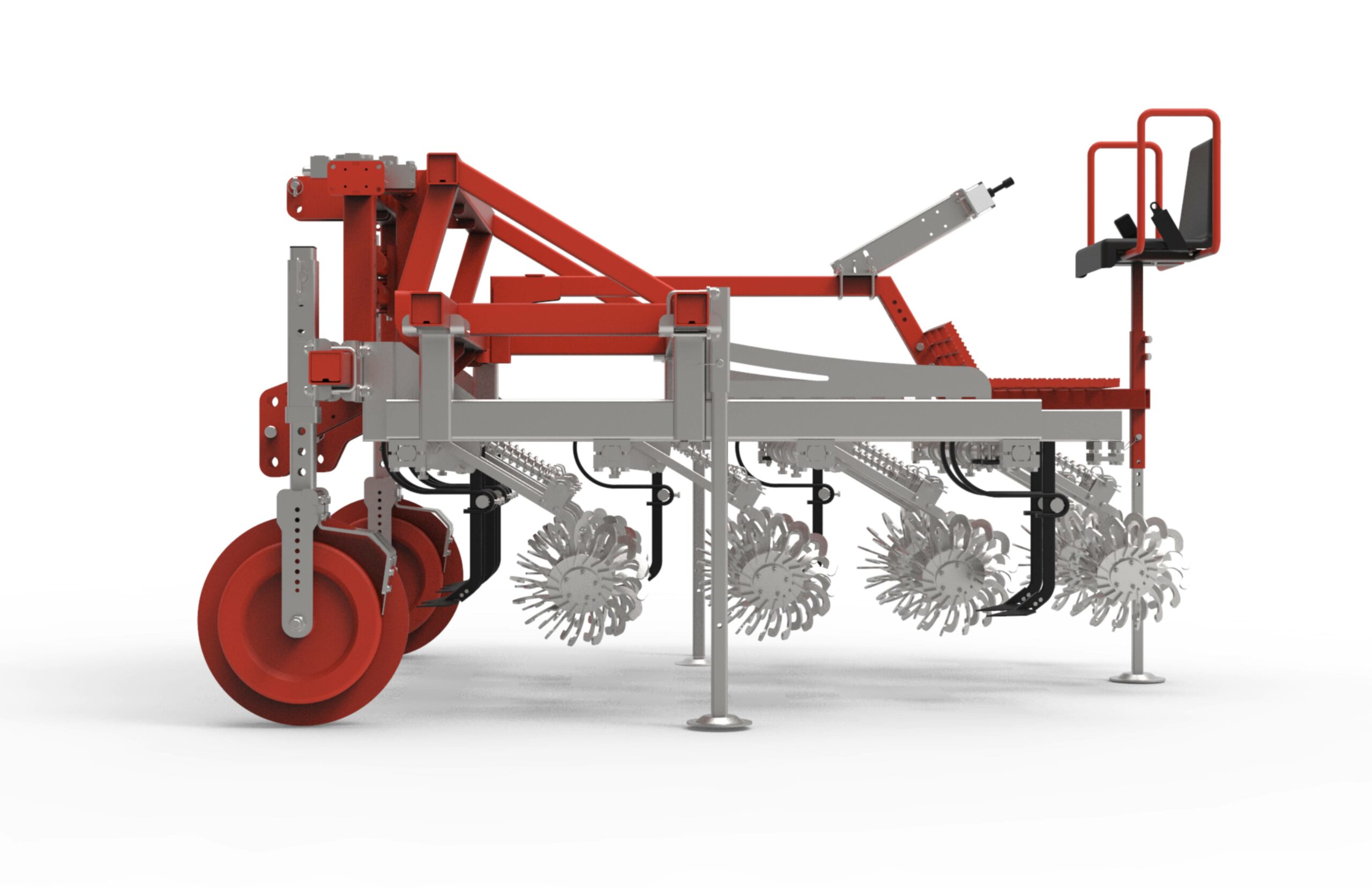

Configuración de la máquina

Bastidores:

Chàsis fijo trasero simple o reforzado
Chàsis de desplazamiento lateral hidráulico para máquina remolcada
Chàsis plegable hidráulico para máquina remolcada 3,00 m 2,40 m
Chàsis deslizante hidráulico realiza elementos desfasados

Tamaños de Chàsis que incluyen un tercer punto de fijación:

240 – 255 – 300 – 450- 520 cm

CHASIS FIJO

Ruedas de apoyo regulables en altura

Aplicable en varios marcos, mantiene la alineación de la máquina.

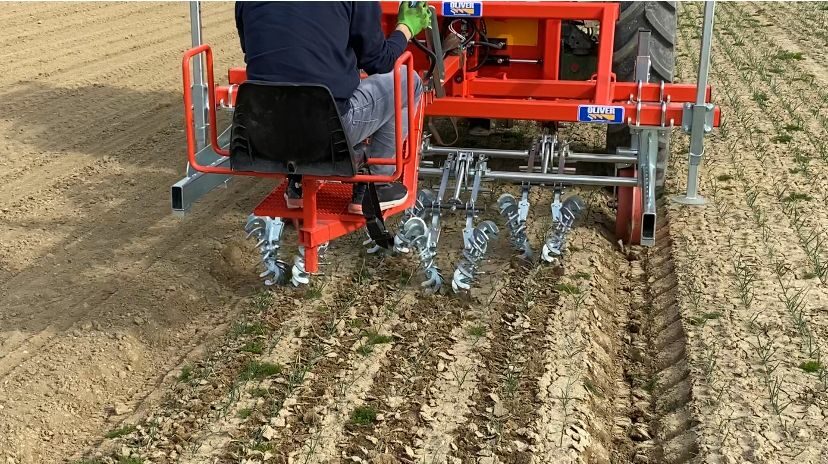

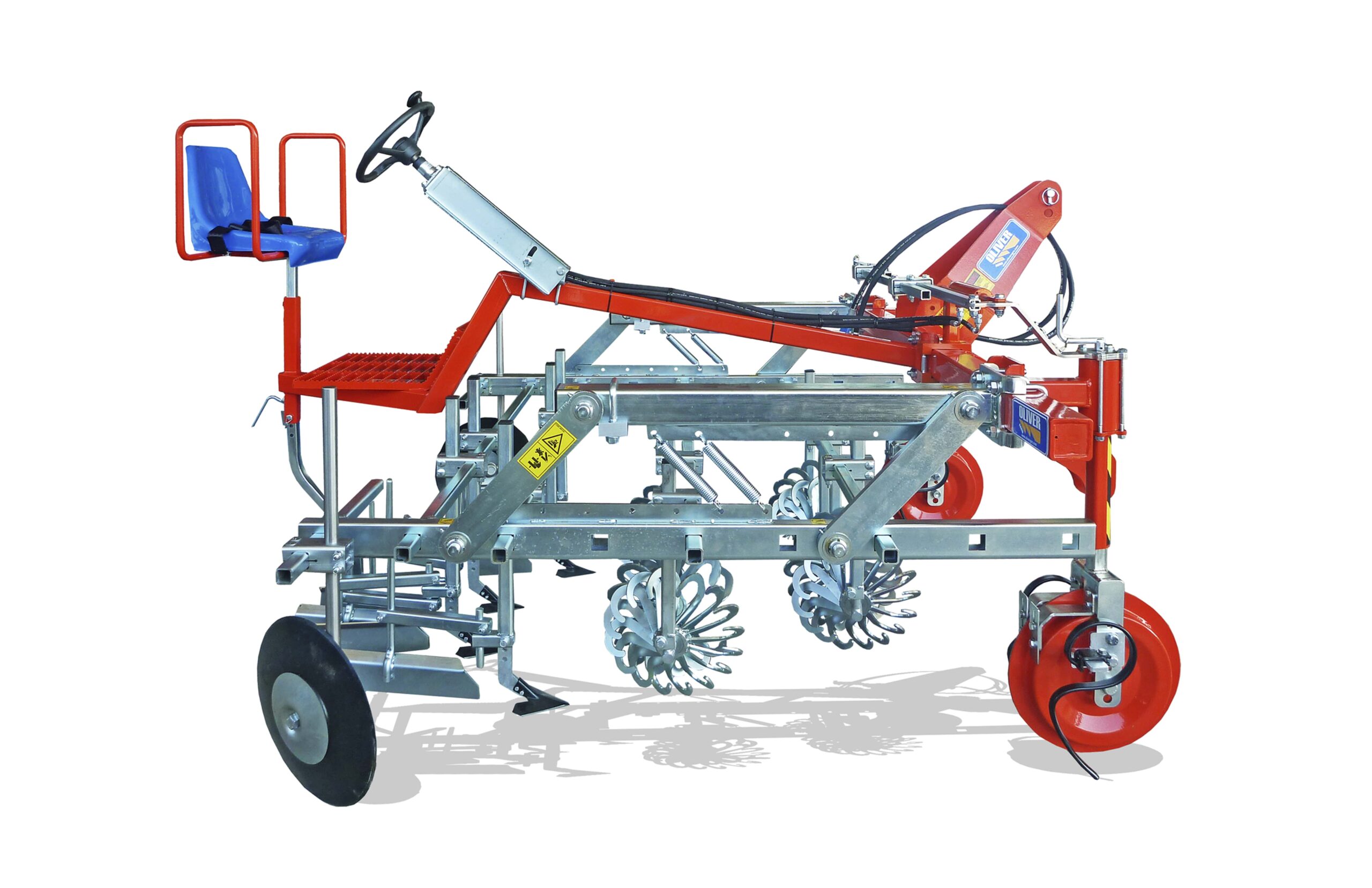

CHASIS CON DESPLAZAMIENTO HYDRAULICO, GUIA JOYSTICK Y ASIENTO PARA EL OPERADOR O CAMARA DE VISION

El bastidor consta de 2 secciones: una fija unida al tractor y la segunda accionada por cilindros hidráulicos.
El guiado mediante un joystick (que puede ser desmontable) actúa moviendo los elementos del segundo bastidor.
Adecuado para máquinas más pesadas. El operador es necesario cuando no hay cámara automática.

Monta ruedas crestadas de 320 mm, 400 mm y 500 mm.

NOVEDAD: – ADECUADO PARA LA CONFIGURACIÓN BINADORA CAMA ÚNICA

Elemento TILT para una distancia entre hileras de 13-25 cm:

Adecuado para cultivos como zanahorias acelgas o cebollas en una sola fila en un plano o tronco, en suelos bien preparados.

Estructura:

Dos paralelas con el muelle de carga en el interior que lleva sólo el par Rotovert.

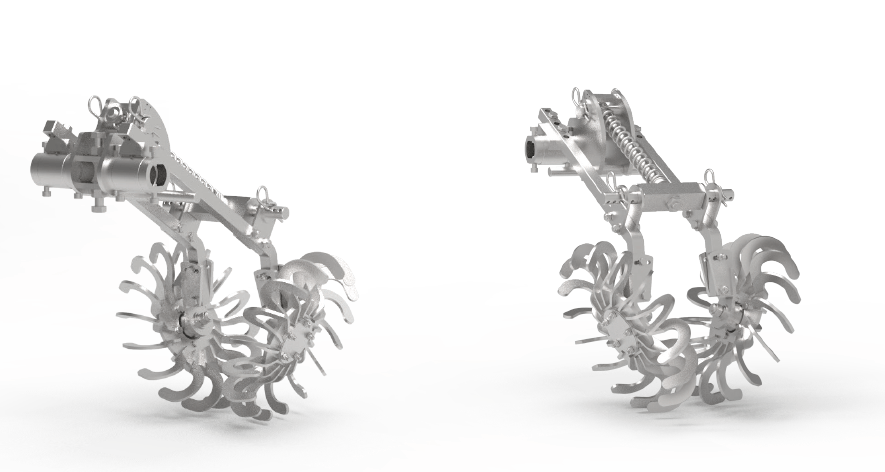

Los elementos TILT constan de 2 paralelas articuladas que llevan un par de Rotoverts con y sin protecciones opuestas por encima de la hilera cultivada. La presión se regula mediante un muelle de carga ajustable y el movimiento basculante garantiza un nivel constante de trabajo en el suelo. Al ser independientes entre sí, se garantiza la uniformidad del trabajo con mayor proximidad que con un paralelogramo estándar, trabajando en distancias entre hileras de 13 cm a 25 cm.

Un elemento delantero entre hileras con rueda de apoyo está formado por un par de azadas en cola de milano que completan el trabajo apisonando al mismo tiempo.

Trabajo: Una hilera

Movimiento: Pivote, movimiento pivotante

Suelo: Bahía o llano

Tipo de cultivo: Cebolla de una hilera, espinaca, perejil, albahaca, hierbas aromáticas, chirivía, raíces, suncino, achicoria, rábanos y otros.

NOVEDAD: – ADECUADO PARA LA CONFIGURACIÓN BINADORA PARA CAMAS, PLAGABLE

Elemento TILT para una distancia entre hileras de 13-25 cm:

Adecuado para cultivos como ensaladas o cebollas o cebollas trasplantadas, flores, en una sola fila en un piso o tronco, en suelo bien preparado.

Estructura:

Estructura con muelle que soporta el par de Rotoverts desplazados.

Trabajo: en una sola hilera

Desplazamiento: con muelle vertical

Suelo: Tronco o plano

Tipo de cultivo: Cebolla o cebolla trasplantada en hilera simple, espinaca, perejil, albahaca, hierbas aromáticas, chirivía, raíces, achicoria, rábanos, ensaladas y otros.

Máquina opcional

Lista opcional

Resortes flexibles

Montados sobre picos colocados en las ruedas direccionales, levantan y rompen la pista del tractor.

Levanta Manguera

Dispositivo que levanta la manguera antes del paso del Rotovert.

Distribuidor de fertilizante

Sistema que permite administrar el abono, durante las labores de desyerbado y deshierbe.

SISTEMA DE CONDUCCIÓN HIDRÁULICA CON JOYSTICK Y CÁMARA + MONITOR

Una cámara HD de alto contraste de luz, montada frente a 2/3 filas sembradas, proyecta las imágenes en un monitor de 12 V ubicado en la cabina.

Utilizado para ayudar en la dirección RTK automática en el tractor: el conductor del tractor controla la dirección de la máquina desde la cabina actuando sobre el desplazamiento lateral, corrigiendo con precisión cualquier error de trayectoria.

SISTEMA DE GUÍA AUTOMÁTICA CON CÁMARA TILLET & HAGUE (T&H)

Una cámara especial, situada delante de la máquina, reconoce el color «verde» predominante de las plantas y el color «rojo» predominante del suelo.

Un software especial procesa los dos colores preestablecidos, seleccionando dos zonas distintas que permiten al programa corregir y mantener la trayectoria de la máquina gracias al bastidor de desplazamiento.

El operador, gracias a un monitor situado en la cabina, verá la imagen panorámica sobre las hileras de trasplante y al mismo tiempo la trayectoria elaborada por el software.

INTEGRACIÓN AGRÍCOLA 4.0 con la transferencia de datos exigida por la ley para obtener la desgravación fiscal.
