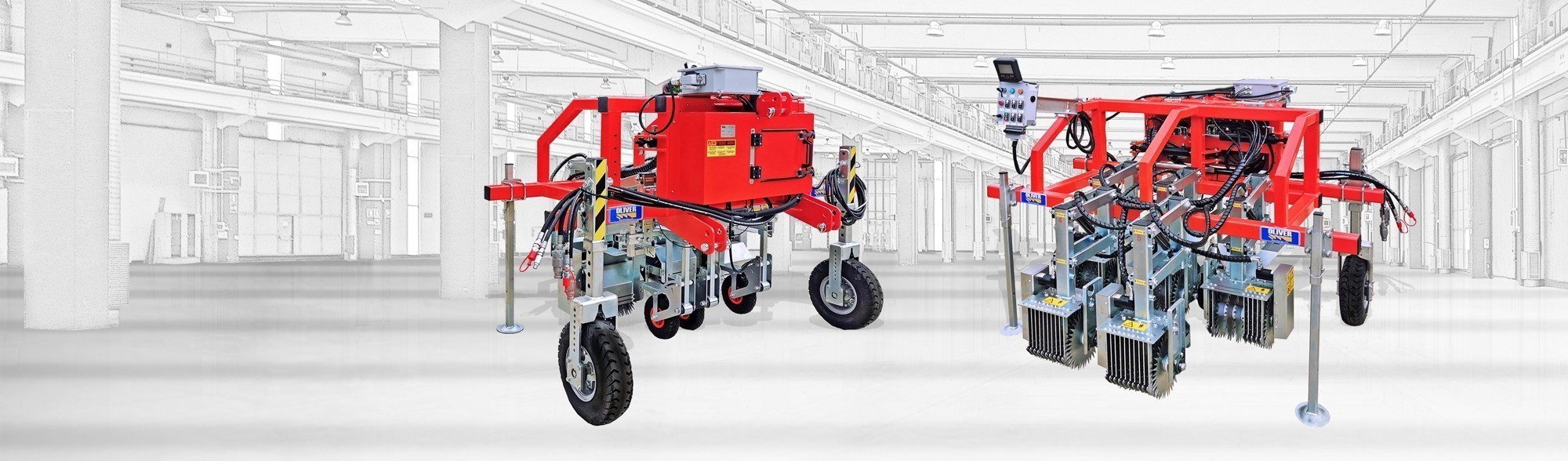

Binadora Colibrì

Precisión quirúrgica en el deshierbe

La binaodra COLIBRÌ se utiliza en cultivos de cuarta gama como valeriana, espinacas, lechuga rubia o roja, rúcula, albahaca, zanahoria, cebolla y otros cultivos sembrados.



La desyerbadora COLIBRI se compone de:

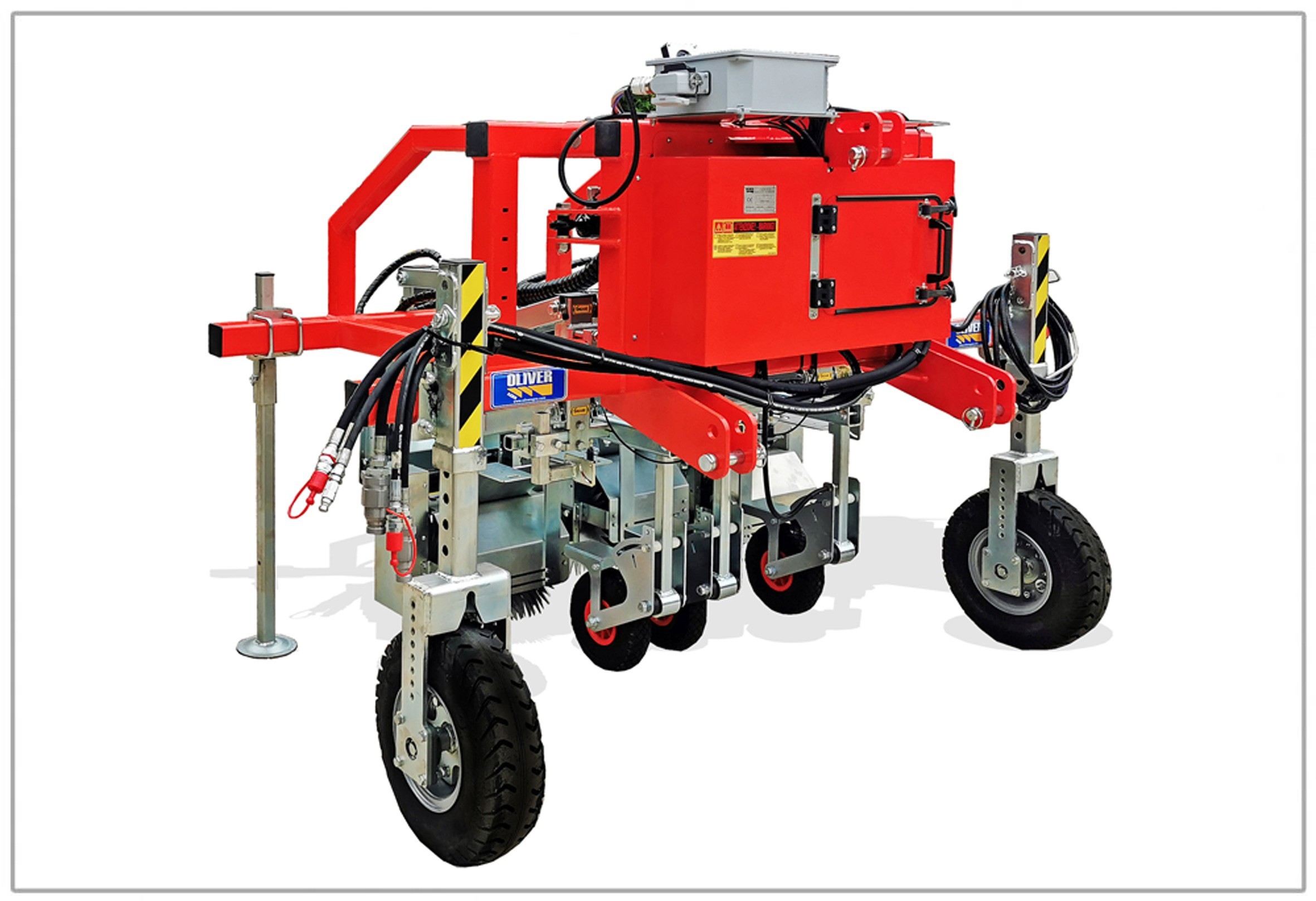

chasis hidráulico cuadrado con enganche al tercer punto sobre ruedas 02/04 crestadas o engomadas para dar mayor estabilidad y evitar tensiones.

sistema hidráulico autónomo o sistema hidráulico a las tomas hidráulicas del tractor con buen caudal de aceite.

– por una serie de paralelogramos hidráulicos con discos de escarda de acero dentados configurados en función de la siembra.

Velocidades de desplazamiento desde 0,5 km/h en baby leaf, 0,8 km/h en hierbas aromàticas y 2,5 km/h en zanahorias;



La binadora COLIBRI‘ actúa directamente sobre la hilera sembrada a 2 cm de la planta con distancias mínimas entre hileras de 4,5 cm, sin dañar el aparato radicular y foliar, impidiendo la germinación de las malas hierbas.

Es apto para el cultivo ecológico.

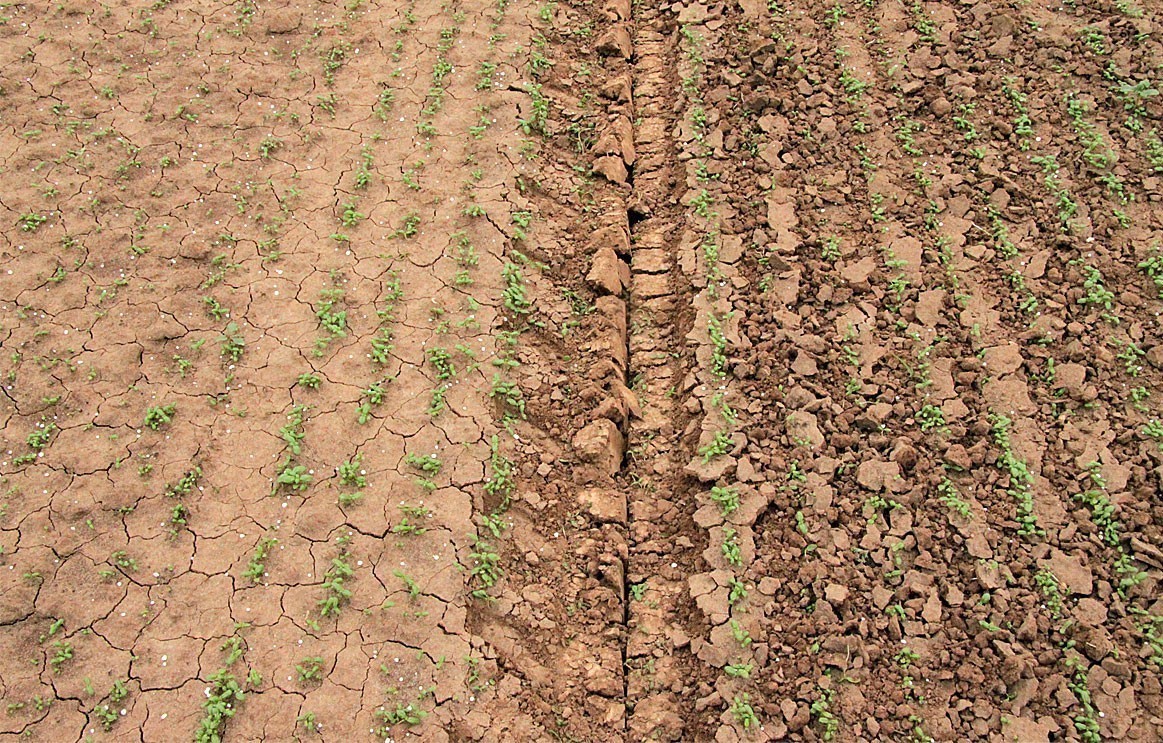

Gracias a su escarda activa proporcionada por la rotación motorizada de los discos, COLIBRI rompe suavemente el suelo sin mover la planta.

La velocidad y la configuración de los discos pueden ajustarse y solicitarse en función de la fase de la planta y del tipo de suelo. La altura se regula mediante un pistón controlado electro-oleodinámicamente por un potenciómetro lineal para determinar la profundidad real de trabajo.

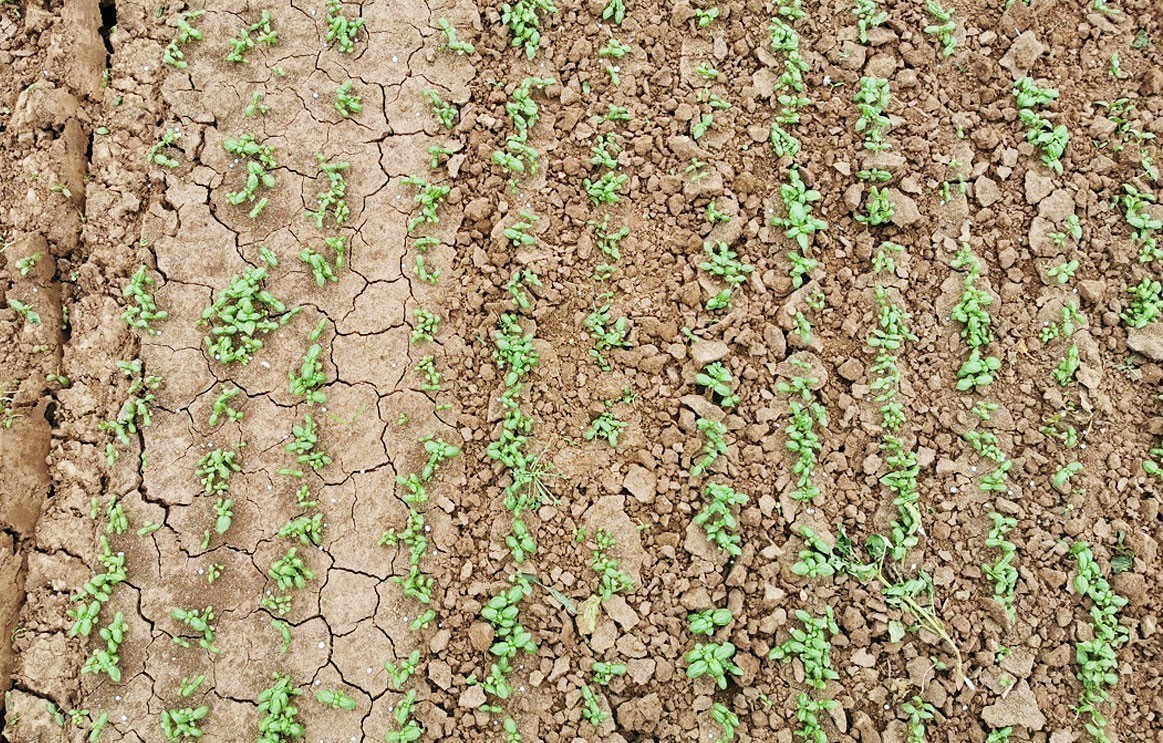

El escardado con COLIBRÌ permite trabajar simultáneamente varias hileras a partir de 5 cm, con una cobertura del 80% de la superficie trabajada por el disco COLIBRÌ, igual al 60% de la superficie de toda la cama.





Las configuraciones de los grupos de discos se desarrollan en función de las sextas mediciones del trasplante proporcionadas por el cliente. Algunas peculiaridades vienen dadas por la inclinación de los dientes del disco:

  1. Dientes inclinados en sentido contrario a la planta o rectos, protegen la planta comprimiendo el suelo hacia el exterior. Adecuado para distancias estrechas entre hileras de 4,5 cm o cuando la planta está en las primeras etapas de crecimiento, por lo que es muy delicada;
  2. Dientes curvos de diente de sierra, dispuestos en los espacios no ocupados por las plántulas, eliminan las malas hierbas y amplían el campo de acción del deshierbe.

Los discos tienen un diámetro de 320 mm, mientras que los dientes tienen 40 mm de altura y trabajan a una profundidad regulable igual y no mayor a 30 mm, para preservar el collar de la planta.





Trabaja sobre todos los cultivos sembrados con distancia entre las doble hileras (L1) de 4,5 a 35 cm.

Combinación de grupos de discos desarrollados según el tamaño del sexto trasplante proporcionado por el cliente.











Adecuado para:

Zanahoria, baby leaf, IV gama, rábano, perejil, arroz sembrado, rúcula, escarola, albahaca, remolacha, sembradas sobre camas o en plano.





La binadora Colibrì presenta además estas ventajas: incrementa la producción y mejora el rendimiento de la planta, además de reducir los costes de explotación



  1. La plántula es más precoz, por lo que se puede cosechar antes que con los cultivos sin desherbar.
  2. En el caso de la rúcula, tras la primera siega, se observó un beneficio adicional como escarificador.
  3. Posibilidad de eliminar la capa de arena que se suele poner en el tronco.







Configuración de la máquina

Configuración de la máquina

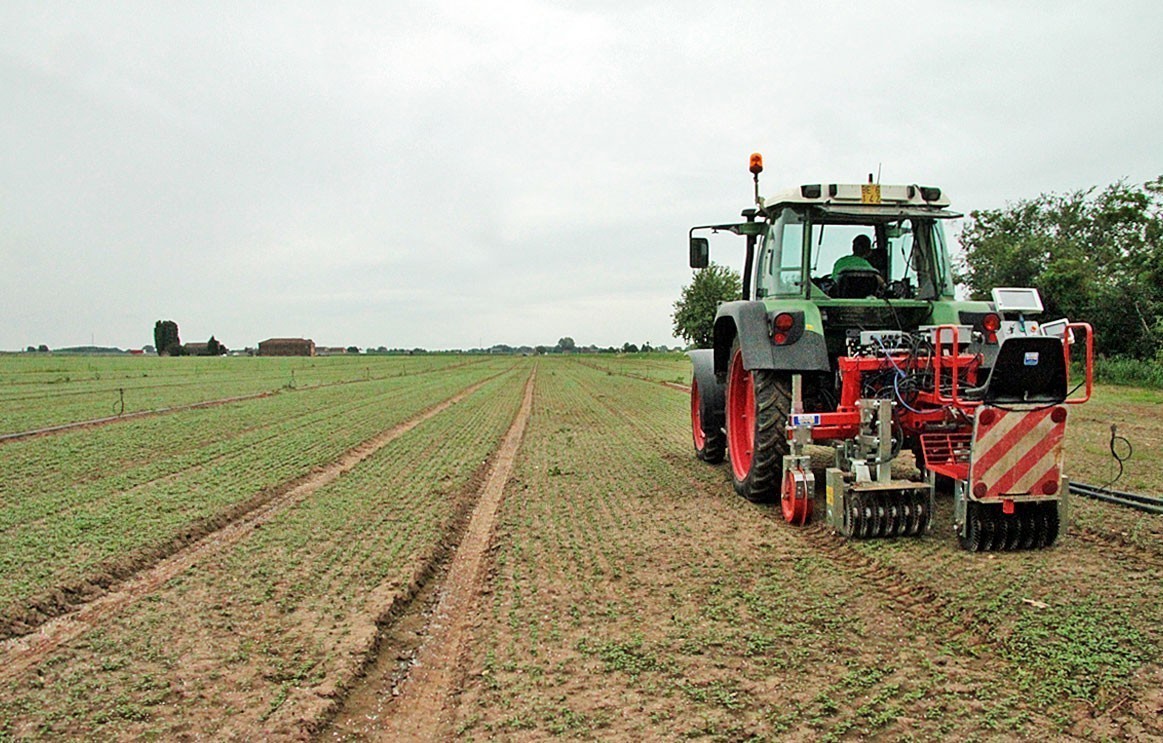

Colibri para Zanahorias en cama con 3 filas triples a 4,5 cm

PARALELOGRAMOS MOTORIZADOS

Un motor hidráulico, aplicado a cada paralelogramo, varía la velocidad de los discos en función de la velocidad de avance de la máquina.

La regulación se realiza mediante una válvula proporcional, en función del tipo de suelo y de la velocidad.

La relación adecuada favorece la erradicación de las malas hierbas, evitando el posible esparcimiento de la tierra o el desplazamiento de las plantas de la hilera sembrada.

Bloqueo hidráulico de los paralelogramos durante el movimiento.

En caso de bloqueo de los discos por un cuerpo extraño, se avisa al operador mediante una señal acústica.

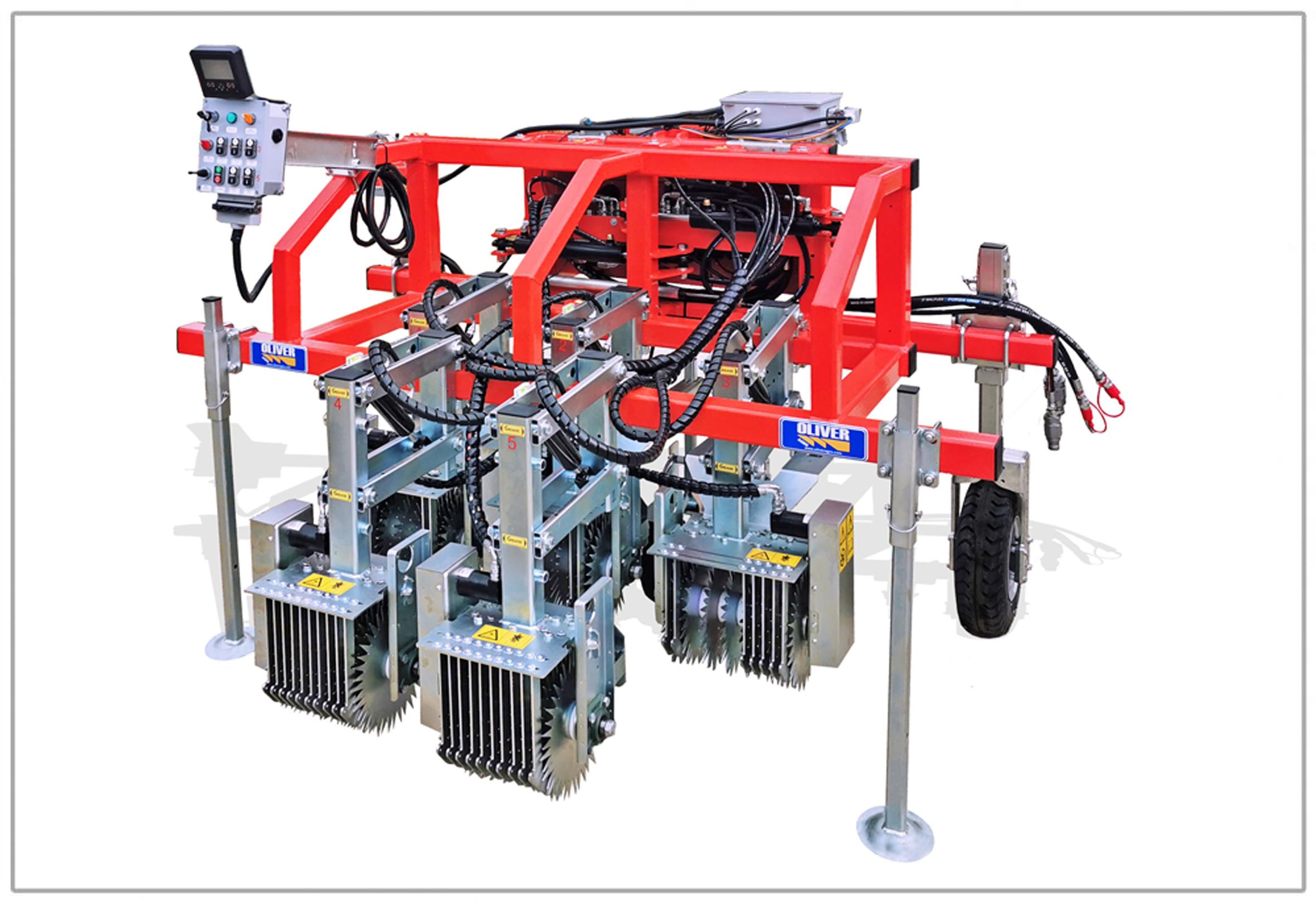

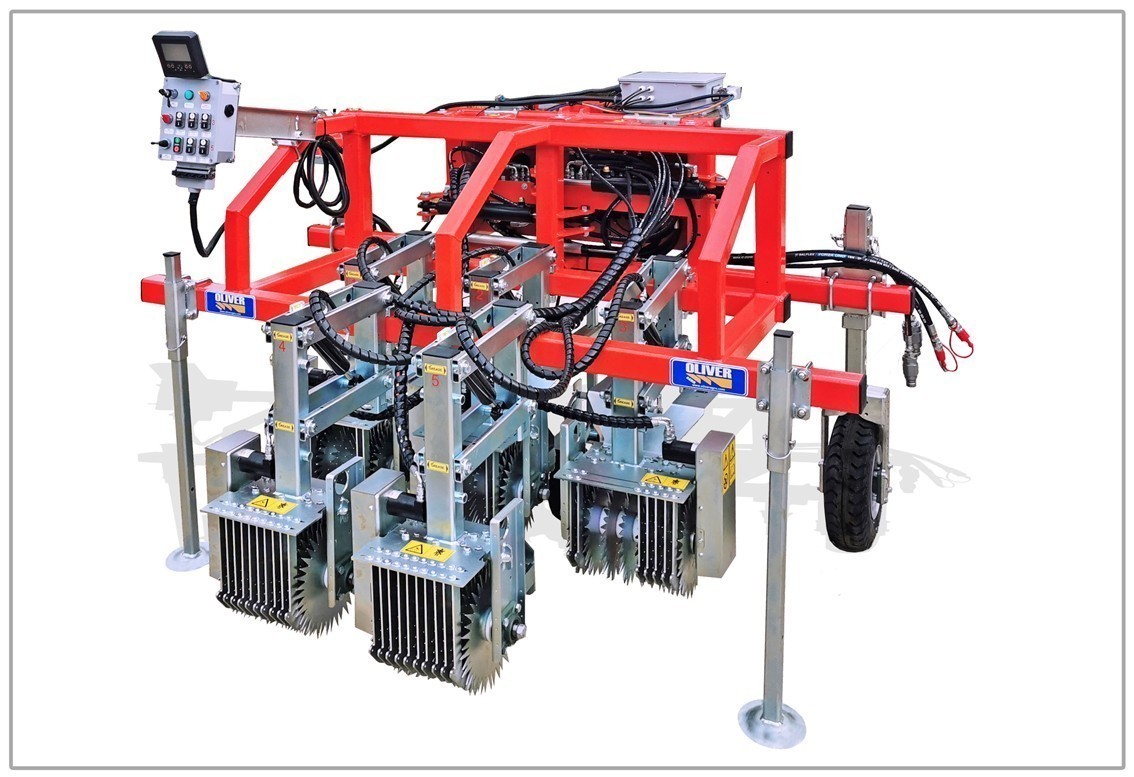

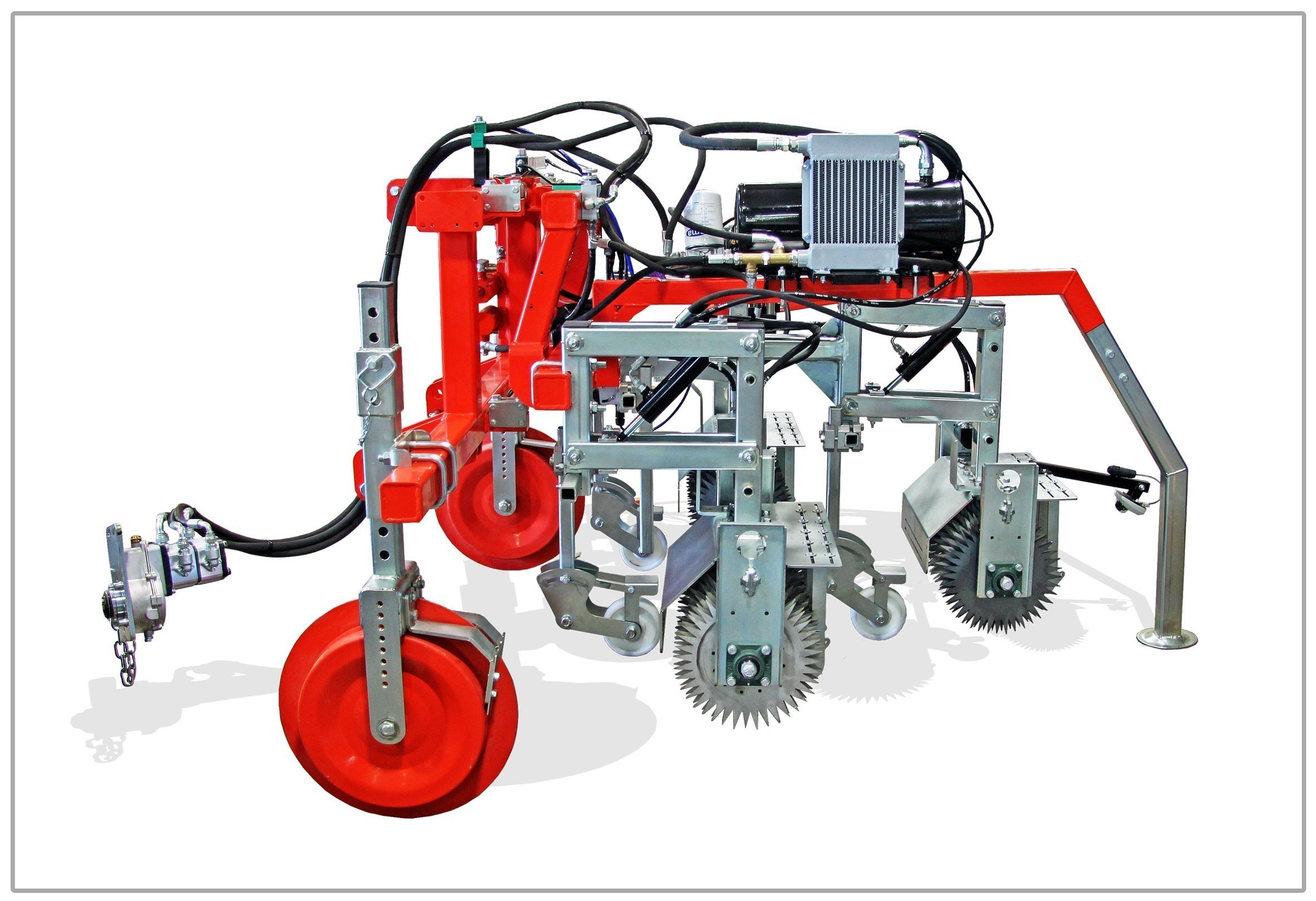

Cada elemento COLIBRÌ está constituido por un paralelogramo carterizado con 01 serie de discos COLIBRÌ con limpiadores, MOTORIZADOS hidráulicamente por un motor orbital de 50cc con reductor y teniendo en la parte delantera un palpador con sensor angular para autonivelación, configurado de acuerdo con el ajuste suscrito por el cliente.

Se desplazan en altura mediante un pistón controlado electro-oleodinámicamente por un potenciómetro lineal para conocer la profundidad real de trabajo.

Cada disco tiene un diámetro de 320 mm, con un espesor de 3 mm.

La superficie útil de trabajo de cada disco es de 240 mm.

Colibri para Zanahorias en plano con 3 filas dobles a 7 cm.

Colibri para Zanahorias en plano con 4 filas dobles a 7 cm.

Colibri para zanahorias con 2 crestas a 75 cm entre filas, con doble fila en cada cresta a 7 cm

Colibri para zanahorias con 2 crestas a 75 cm entre filas, con doble fila en cada cresta a 7 cm.



Colibri para zanahorias con 3 crestas a 75 cm de distancia, con doble fila en cada cresta a 7 cm.



Colibri para zanahorias con 4 crestas a 75 cm entre filas, con doble fila en cada cresta a 7 cm.



Colibri sobre plano para ensalada baby, ensaladas cortadas, perejil, valeriana de 5 cm, 7 cm, 8,5 cm y 9 cm



Colibri sobre plano para ensalada baby , ensaladas cortadas, perejil, valeriana a partir de 7 cm, 8,5 cm y 9 cm.

Colibri sobre plano para ensalada baby , ensaladas cortadas, perejil, valeriana a partir de 7 cm, 8,5 cm y 9 cm.

Colibri sobre plano para ensalada baby , ensaladas cortadas, perejil, valeriana a partir de 7 cm, 8,5 cm y 9 cm.

EL SISTEMA AUTOMÁTICO DE ALINEACIÓN Y RECONOCIMIENTO DE PLANTAS TILLETT & HAGUE

Nuestro sistema de conducción óptica de Tillett & Hague analiza los datos de las cámaras digitales para identificar las características de interés, por ejemplo, hileras, plantas cultivadas individuales o malezas. Se considera un área tan amplia como sea conveniente para maximizar los datos en los que se basa la conducción.

El sistema analiza una relación verde/rojo para detectar el cultivo y la maleza a partir de fondos que contienen tierra, piedras y otros materiales, con la posibilidad de trabajar con cultivos de diferentes colores.

En la pantalla se muestra un fotograma captado con el objetivo, correspondiente a una parte de las plantas cultivadas suficiente para el análisis. En la pantalla táctil se muestran unas líneas guía o trazados que demuestran la calidad de la correspondencia, es decir, el ajuste exacto de la configuración tanto de la cámara como del software. En aquellos casos en los que se detecte la presencia de malas hierbas, se superpone un gráfico que muestra el perímetro.

La posición de los trazados sirve para alinear los elementos de la binadora en relación con las filas identificadas.

Por último, aunque no menos importante, con Colibri, el movimiento de los discos se sincroniza a medida que las plantas individuales pasan por debajo del equipo.

MANTENIMIENTO DE LA PROFUNDIDAD

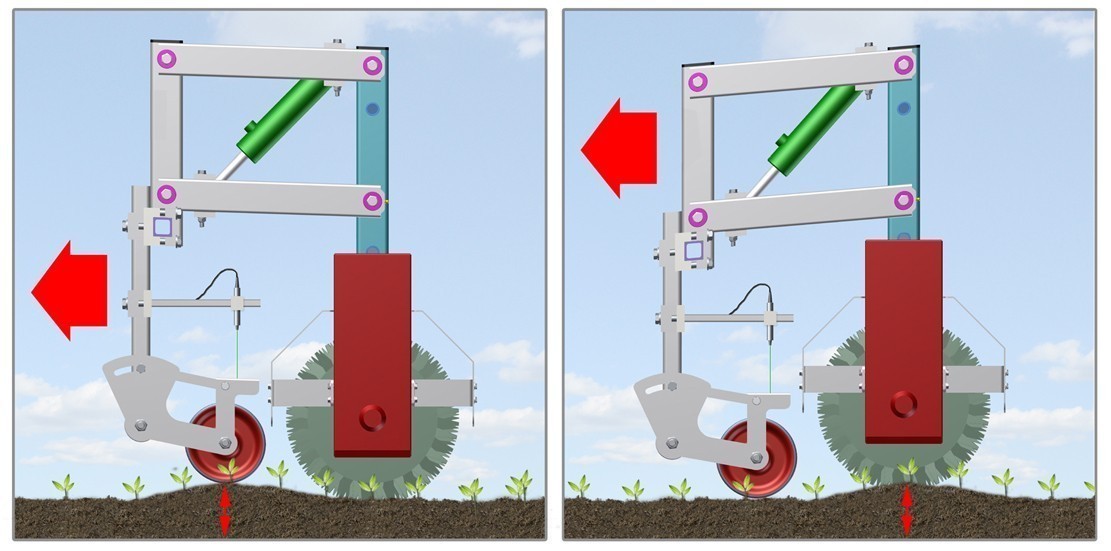

Gracias a un sensor especial colocado delante de cada paralelogramo, que lee el terreno, fijamos y controlamos la profundidad de trabajo desde un monitor específico.

El sistema de mantenimiento de la profundidad es específico de Optyma y Colibri y tiene las siguientes características:
-Fijación de la profundidad para cada elemento individual en manual con pasos de 3 mm.
-Detención de la profundidad deseada en automático.
-Ajuste de la velocidad de los discos tanto en modo manual como con sincronización de las revoluciones por minuto de los discos
en relación con la velocidad del tractor (sólo para Colibri).
-Ajuste automático del tiempo de reacción del palpador a los discos en el Colibrí o de las cuchillas en el Optyma (adecuado para
velocidades bajas 0,5-1km/h).
-Función dedicada para alinear todos los elementos horizontalmente.

Desde una pantalla específica, ajuste y controle la profundidad de trabajo deseada.

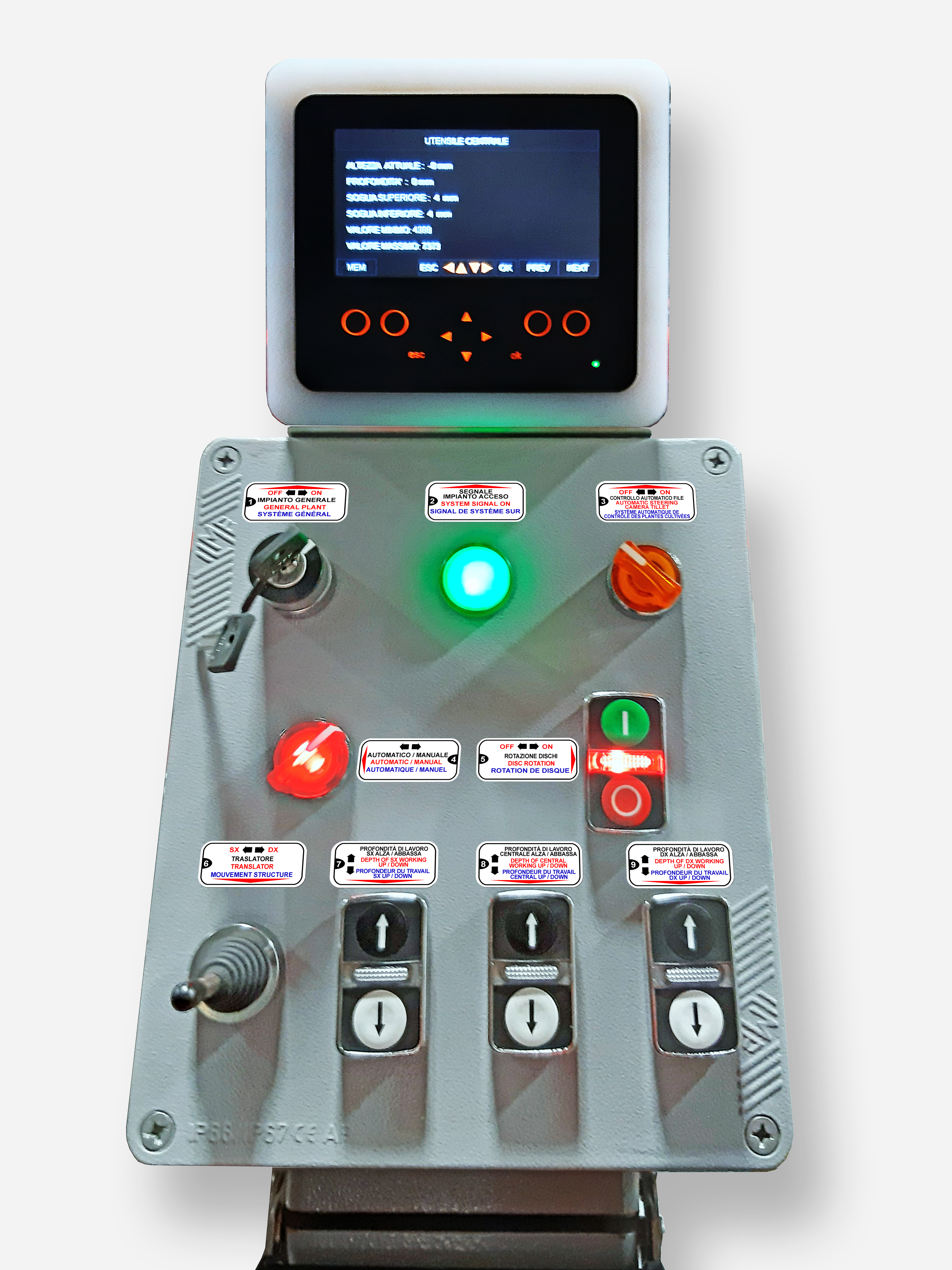

Cada máquina está equipada con una consola con todos los controles hidráulicos, que pueden transferirse a la cabina. Sin tiempo de inactividad de la máquina (incluso en caso de avería del sensor o de la cámara).

Máquina opcional

Lista opcional

RUEDAS DE GOMA

Aplicables en chasis con desplazamiento hidráulico, tienen la función de estabilizar la máquina, con y sin pistón hidráulico.

Diámetros de rueda a partir de:

Ø 364 x 151 grosor

RUEDAS DE HIERRO CRESTADAS

Altura regulable Ø 400 x 100 mm con y sin pistón hidráulico.

INTEGRACION AGRICOLTURA 4.0 con la transferencia de datos exigida por la ley para obtener la desgravación fiscal.
