Jack TMT

Autopropulsado y multifunciòn para el cultivo de tabaco





Tràctor a arco alto con tracción hidrostática, autopropulsado con vía trasera variable, multifuncion, para el cultivo de tabaco de pequeño y mediano calibre.







Es adecuado para: recolección facilitada y orientada de hojas de tabaco, deshierbe y tratamientos desecantes.

Simplifica las distintas operaciones, reduciendo el esfuerzo humano, el tiempo y aumentando la homogeneidad del trabajo, obteniendo un mejor rendimiento del producto, en términos de calidad y cantidad.

Puede montar diferentes equipos que realizan una variedad de operaciones.







Configuración de la máquina

Configuración de la máquina

Jack TMT se desarrolla en un chasis de tres ruedas, con vía trasera (1) variable de acuerdo con la hilera: desde un mínimo de 1.8 m hasta 2.4 m.

En altura, la luz disponible (2) es de 1,6 m.

Todos los dispositivos del Jack TMT, incluìdos los motores hidrostáticos (3) que dan movimiento a la máquina, son gestionados por el sistema hidráulico (3-1), alimentado por el motor Kohler de 4 cilindros y 40 HP refrigerado por líquido (4).

La estación de control (5) ofrece al operador la máxima visibilidad en el área de trabajo.

El puesto de comando se compone de:

6) Asiento ergonómico, equipado con un sensor de seguridad eléctrico, que apaga el motor si el operador debe alejarse del puesto de mando.

7) Guía hidráulica (inclinación para permitir que el operador suba)

8) Palanca de avance

9) Palanca direccional (adelante / atrás) (movimiento de la barra del portaherramientas y comandos de servicio).

10) Palancas de control en las aplicaciones.

11) Panel  de comando general

– Unidad de arranque / parada del motor

– Tacómetro

– Cuenta horas

-Presión de aceite

– Gestión del sistema de iluminación (luces delanteras / traseras, luces de trabajo, indicadores direccionales)

-Freno eléctrico

Comandos de entrega de la barra de tratamiento

12) Contador de litros para barra de tratamiento

13) luces delanteras / traseras de la máquina

14) luces de trabajo

15) techo protector

16) espejos retrovisores

17) Mecanismo del cuenta kilómetros en la rueda de dirección motorizada.

El Jack TMT está equipado con un sistema hidráulico / eléctrico independiente y está equipado con:

18) Toma de corriente hidráulica izquierda

19) Toma de corriente hidráulica derecha

20) Toma de servicios de suministro de energía

21) enchufe eléctrico de 12 voltios

Los acoplamientos rápidos que conectan las aplicaciones a la máquina muestran los mismos colores que las palancas que los controlan (22).

Aplicaciones disponibles

Solicitud de recolección / almacenamiento de hojas de tabaco.

Nótese bien La aplicación también se puede configurar para la recolección de verduras, frutas y bulbos.

La aplicación descansa sobre una estructura móvil (23), equipada con patas para estacionarla cuando no se utiliza el equipo.

Compuesto por 3 estaciones de trabajo inferiores (24), ocupadas por operadores que recolectan las hojas de tabaco directamente de la planta.

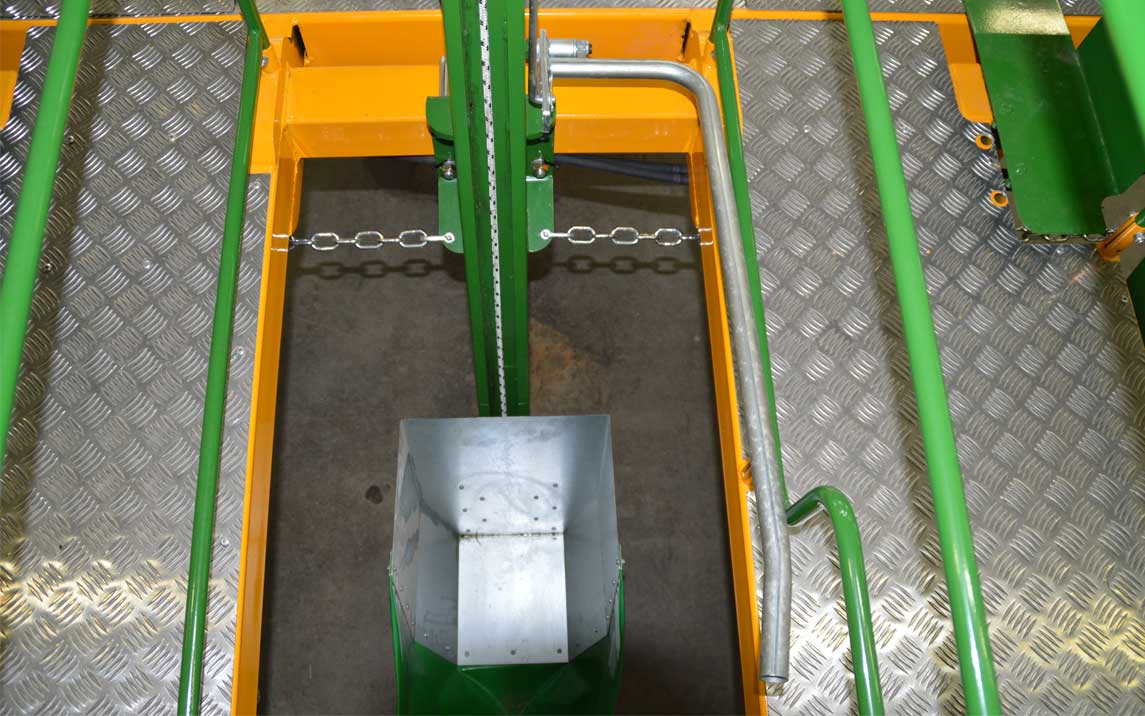

Cada estación de trabajo consta de un asiento para el operador (25) y una canasta / elevador (26) que, una vez llena de hojas, es retirada por el operador del piso superior.

Solicitud de recolección / almacenamiento de hojas de tabaco.

Solicitud de recolección / almacenamiento de hojas de tabaco.

La estación de trabajo superior (27) se configura con la adición de plataformas extensibles (28) y está ocupada por varios operadores que realizan una serie de operaciones manuales para clasificar y almacenar hojas de tabaco.

Para el ascenso / descenso de las cestas se utilizan pedales especiales (29).

Nótese bien: Una vez que se ha insertado la guía automática (30), el operador asignado a la estación de comando podrá trabajar junto con el personal encargado de almacenar el producto en el lugar de trabajo superior.

Fases de trabajo y productividad.

Jack TMT recolecta hasta 60 quintales de tabaco por día, y puede hacerlo de dos maneras.

Primera solución con 7 operadores.

N ° 3 operadores a cargo de la colección (31).

N ° 2 operadores a cargo del almacenamiento (32) y el embalaje de hojas de tabaco (n.b.1 también está calificado para conducir el vehículo).

Una vez que la máquina está llena, el operador autorizado para conducir lleva la carga a la compañía donde:

N ° 2 operadores (33) insertan las hojas en los marcos, dispuestos en un marco utilizado para secar en el horno (34).

Aplicación de barra de tratamiento

Equipo electrohidráulico que consta de dos componentes distintos:

39) atomizador

40) Barra de tratamientos

Se apoya en una estructura móvil (41), equipada con ruedas giratorias de altura ajustable para liberar el grupo y estacionarlo cuando no se usa el equipo.

Una vez que el equipo se fija a la máquina, se retiran las ruedas giratorias.

Atomizador de barra de tratamiento

Sistema electro / hidráulico para pulverizar productos de tratamiento.

Monta su propio sistema que funciona mediante la conexión al sistema electro / hidráulico de la máquina.

Compuesto por:

41) Cisterna.

42) Sistema / tanque de lavado de manos.

43) Indicador de nivel de producto.

44-45) Sistema hidráulico / eléctrico

Barra de tratamiento

Apoya el sistema de distribución de productos.

Compuesto por:

46) Estructura metálica pintada / galvanizada con tubulares fijos y móviles, con montantes hidráulicos para levantar la barra desde 1,8 m.

47) N ° 20 chorros para pulverizar el producto TRIJET, incluido anti-caída.

En cada una de las 8 filas (con una distancia variable de 0,8 a 1 m), se disponen 3 chorros.

Hidráulicamente podemos:

48) Cambiar la altura de trabajo (1,8 m).

49) Doblar los brazos exteriores para las dimensiones totales durante el transporte.

Nótese bien Todas las operaciones se gestionan desde el puesto de mando.

Aplicación de escarda localizada

Equipo electrohidráulico que consta de dos componentes distintos:

50) atomizador

51) Barra de escarda localizada

Se apoya en una estructura móvil (52), equipada con ruedas giratorias de altura ajustable para liberar el grupo y estacionarlo cuando no se utiliza el equipo.

Una vez que el equipo se fija a la máquina, se retiran las ruedas giratorias

Atomizador de escarda localizada

Sistema electro / hidráulico para pulverizar productos de tratamiento.

Monta su propio sistema que funciona mediante la conexión al sistema electro / hidráulico de la máquina.

Compuesto por:

53) Cisterna.

54) Sistema de lavado del tanque.

55) Tanque de lavado de manos.

56) Indicador de nivel de producto.

57) Sistema hidráulico / eléctrico

Barra de escarda localizada

Apoya el sistema de distribución de productos.

Compuesto por:

58) Estructura metálica galvanizada con tubos fijos y móviles, con montantes hidráulicos para levantar la barra desde 1,8 m.

59) Elemento para desmalezado localizado, formado por un paralelogramo de resorte,

donde el accesorio localizador está anclado, que consiste en un techo donde se incluyen dos chorros del tipo TRIJET, incluido el anticaída (60).

Los chorros dispensan el producto en un área específica delimitada, gracias a un cepillo

perímetro de cerdas de nylon, que toma la forma del techo.

Cuando no está en uso, 2 ruedas de soporte articuladas permiten estacionar el elemento individual.

Nótese bien El elemento para el deshierbe localizado está construido en dimensiones útiles de trabajo (61)

Hidráulicamente podemos:

62) Cambiar la altura de trabajo (1,8 m)

63) Doblar los brazos exteriores para las dimensiones totales durante el transporte.

Nótese bien Todas las operaciones se gestionan desde el puesto de mando.

Aplicación de tratamientos Promalin

Equipo electrohidráulico que consta de dos componentes distintos:

64) atomizador

65) Grupo transportador establecido con lanzas de pulverización.

Se apoya en una estructura móvil (66), equipada con ruedas giratorias de altura ajustable para liberar el grupo y estacionarlo cuando no se usa el equipo.

Una vez que el equipo se fija a la máquina, se retiran las ruedas giratorias.

Nótese bien Durante los movimientos (67), los brazos externos se cierran hidráulicamente.

Atomizador para tratamientos Promalin

Sistema electro / hidráulico para propagación de Promalin

Monta su propio sistema que funciona mediante la conexión al sistema electro / hidráulico de la máquina.

Compuesto por:

68) Cisterna producida a partir de 300-400 lt

69) Sistema hidráulico / eléctrico con bomba

desde 100 lt para cubrir la dosis de 8 lanzas.

70) Acoplamientos rápidos al sistema de la máquina

71) Depósito de lavado a mano.

Grupo transportador creado con lanzas de pulverización.

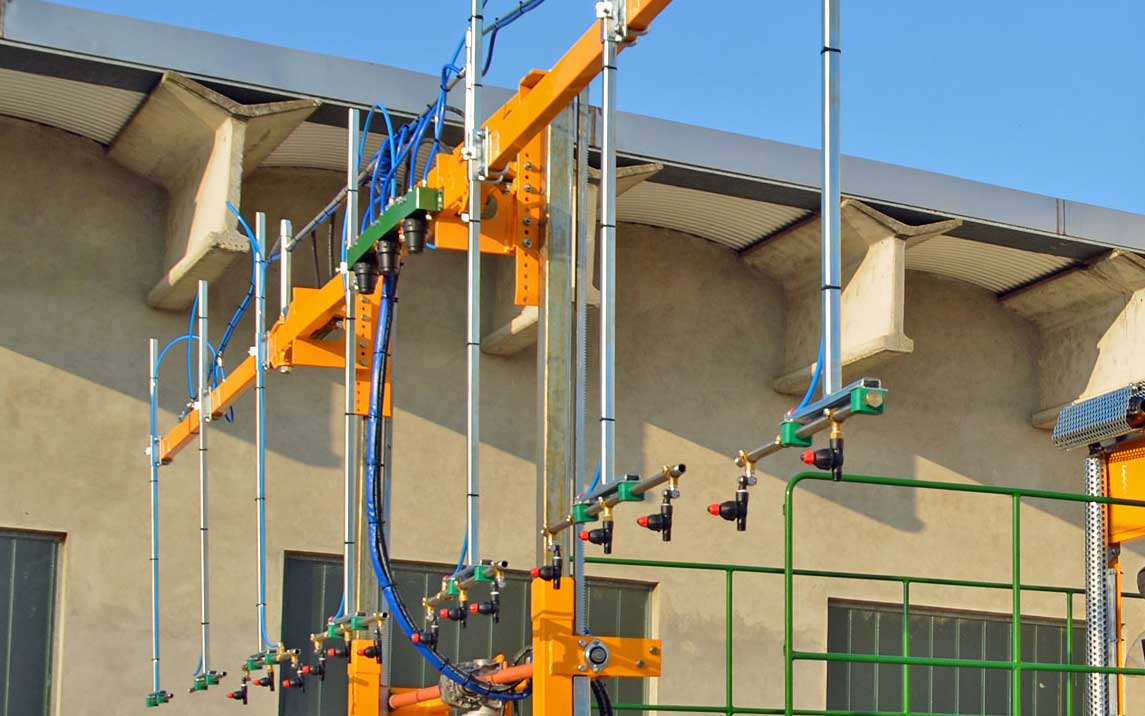

Es una estructura de tipo Transportador (72), sujeta mecánicamente a la máquina, que consta de travesaños fijos e inclinados que montan 8 gotas de lanzas de pulverización de producto (73).

Los operadores realizan los tratamientos con lanzas especiales.

Nótese bien La dosificación del producto la realiza el operador en la estación de control.

Solicitud de trasplante mecánico

Podemos configurar la máquina con una aplicación dedicada al trasplante mecánico de vegetales, bulbos, porta injertos.

Datos técnicos

  1. A) autopropulsado sin aplicaciones

(H) máx.3.400,0 mm

(L) max 2.470,0 mm

(P) max 3.500,0 mm

Masa autopropulsada 17.000.0 Kg

  1. B) autopropulsado con recolector de tabaco

(H1) max 3.400,0 mm

(L1) máx. 3.250,0 mm

(P1) máx. 5.260,0 mm

Colector masivo de tabaco 600.0 Kg

  1. C) autopropulsado con pulverizador de malezas

(H2) máx. 4.100,0 mm

(L2) max 7.400,0 mm

(P2) max 4.000,0 mm

Atomizador masa x deshierbe 400,0 Kg

  1. D) Autopropulsado con x atomizador Promaline

(H3) máx. 4.100,0 mm

(L3) max 7.400,0 mm

(P3) max 4.000,0 mm



Atomizador Promalino Masivo: 400.0 Kg

Capacidad del tanque de aceite hidráulico 80 lt

Capacidad del depósito de combustible 29 lt

Batería 12 V / 100 A

Velocidad máxima 20 km / h.

Pendiente máxima tanto cuesta arriba como cuesta abajo 25%

Inclinación lateral máxima, en condiciones de masas igualmente distribuidas 5%

Máquina opcional
