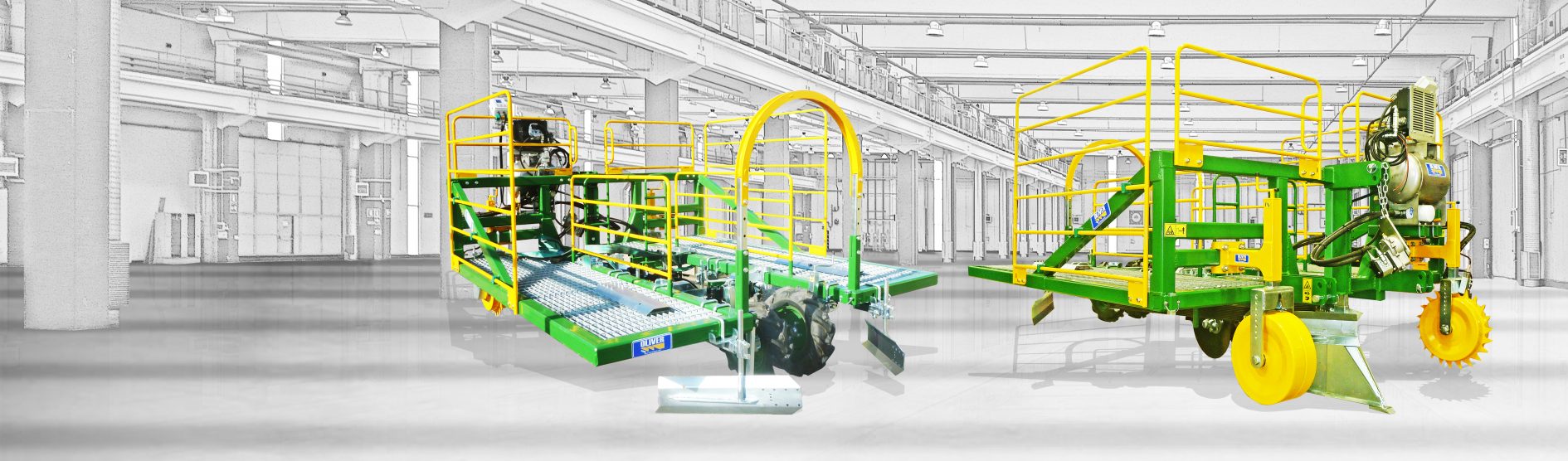

La màquina Trasplantadora SD PA plantas altas, es una máquina creada para la plantación de plantas de 1 a 4 cm de sección, de 20 cm a 2.0 m de altura.
De tipo arrastrado, realiza una disposición constante y precisa de las plantas, independientemente de la velocidad del tractor, gracias a un sistema autónomo de movimiento sincronizado.
Indicado para plantas de: viveros, frutales, ojos dormidos, lavanda, Jatropha, flores, esquejes con o sin raíz y con cubos de turba.
Estructura y funcionamiento
Estructura tubular pintada (1), con tercer punto (2), soporta todos los componentes de la máquina.
Gran superficie de trabajo (3) y mamparos de protección (4).
Aquí colocamos los palets con las plantas a trasplantar.
La máquina Trasplantadora además de estar anclada al tractor, se estabiliza gracias a dos ruedas delanteras regulables en altura (5).
El primer elemento operativo de la máquina es la falcione (6), que crea la excavación para la plantación de la planta.
La profundidad de la excavación (7) es de 250 mm y 150 mm de registro.
El Surcador es ajustable en ancho y alto (8).
La máquina Trasplantadora está equipada con un sistema hidráulico independiente (9):
– depósito de aceite (10)
– sistema de enfriamiento de aceite (11)
– unidad de bombeo (12) que despega gracias al multiplicador (13) conectado a la toma de fuerza del tractor.
El sistema hidráulico autónomo alimenta los motores hidráulicos que hacen girar las correas (14).
Una de las dos ruedas estabilizadoras está dentada (15) y un motor hidráulico (16) está conectado a ella.
Cuando la máquina se mueve, la rueda dentada (15) se aferra al suelo y con ella gira el motor hidráulico (16), que regula la velocidad de los motores de la correa (17), de acuerdo con la velocidad de trabajo.
Podemos sincronizar mejor la velocidad de la máquina con las correas, actuando sobre un regulador de flujo.
Una vez que la planta se coloca en el surco creado por las falcione (18), los elementos de relleno (18-19) la cubren con tierra.
Las ruedas traseras (20), enderezamos la planta.
Los recuperadores traseros (21) restauran el suelo a los lados de las plantas.
La trasplantadora está equipado con un sistema de conteo de plantas, que consiste en un sensor (22) colocado en la rueda dentada (23).
Desde un panel de control (24), ajustamos la distancia (25) entre un sistema y el siguiente
