Tràctor de arco alto de propulsión hidrostática autopropulsada con vía trasera variable y multifunciòn.
Totalmente personalizable, funciona en las hileras de viveros de frutas y plantas de vid.
Su levantador puede montar varios accesorios que realizan una variedad de operaciones.

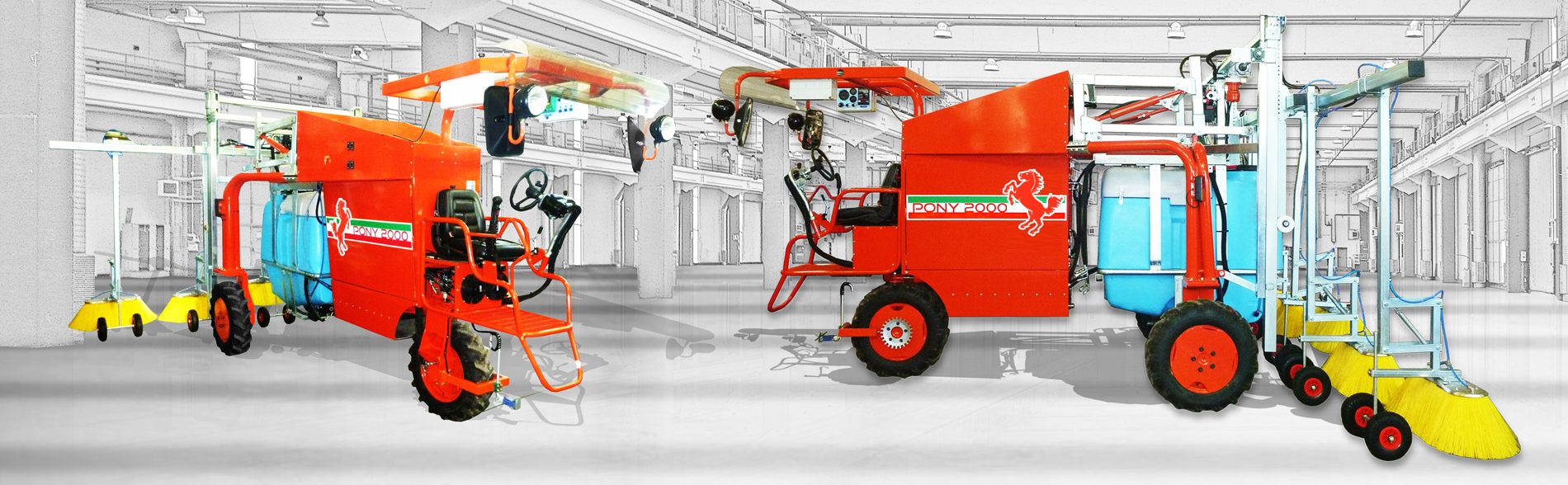

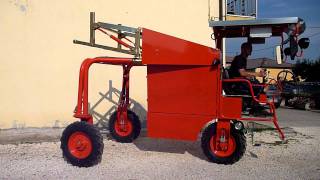

Tràctor de arco alto PONY 2000 se desarrolla en un chàsis de tres ruedas, con vìa trasera (1) personalizable de acuerdo con la hilera: desde un mínimo de 0,8 metros hasta más de un metro.
En altura, la luz disponible (2) es de 1,8 m (con levatador elevado).
Las dimensiones totales son: 2x4x2.5 m
Todos los movimientos del tràctor de arco alto PONY 2000, incluìdos los motores hidrostáticos (3) que dan movimiento a la máquina, son gestionados por el sistema hidráulico accionado por el motor Kohler de 4 cilindros y 33 HP refrigerado por líquido.
La estación de control (5) ofrece al operador la máxima visibilidad en el área de trabajo.
El puesto de comando se compone de:
6) Asiento ergonómico, equipado con un sensor de seguridad eléctrico, que apaga el motor si el operador debe alejarse del puesto de mando.
7) Guía hidráulica (inclinación para permitir que el operador suba)
8) Palanca de avance
9) Cloche de comando principal (barra de herramientas y movimiento de comandos de servicio).
10) tablero del motor:
– Tacómetro
– Nivel de combustible
-Temperatura del agua
-Faros
-Taquimetro
Liberación de la batería
-Guía automática
11) Marco de servicio:
-Panel cuenta litros utilizados para tratamientos
-Producto manómetro para tratamientos
– Regulación de la presión del producto para tratamientos.
-Barra de operación y toma de servicio
12) espejos retrovisores
13) Luces de trabajo / luces de posición traseras
14) techo protector
15) Unidad de guía automática
16) Elevación trasera
La estructura de paralelogramo, movida hidráulicamente, realiza una excursión vertical de 1 m.
Equipado con 2 soluciones de anclaje (17), utilizadas según el equipo montado.
El compartimento trasero (18) está diseñado para acomodar y sujetar diferentes equipos.
El Portaherramientas Pony 2000 está equipado con un sistema hidráulico independiente y está equipado con:
19) toma de corriente hidráulica
20) Toma de servicios de suministro de energía
21) enchufe eléctrico de 12 voltios
Las conexiones entre la máquina y el equipo son mecánicas e hidráulicas.
Para facilitar las conexiones, los acoplamientos son del mismo color.
Equipo aplicable a la máquina.
22) Grupo Transportador
Es una estructura (23) aplicada mecánicamente al elevador, que consiste en travesaños fijos e inclinados que montan 5 asientos (23A) que pueden girar sobre sí mismos y con una excursión de 1 m de altura, gracias al elevador hidráulico.
Los operadores realizan, con comodidad, una serie de operaciones en las plantas:
– Poda *
– Desapilamiento *
– injerto

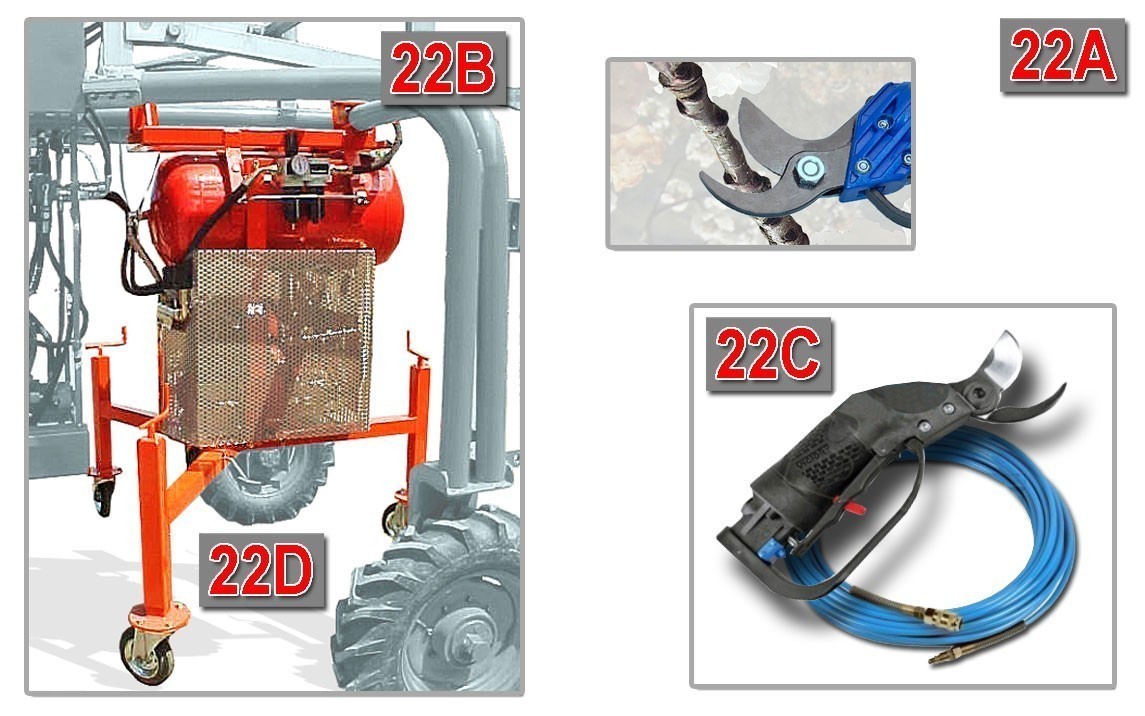

* 22A) Grupo compresor
Equipo neumático para poda y descortezado, que consta de dos componentes:
22B) Compresor, 400 lt con tanque de 200 lt, accionado por un motor hidráulico.
22C) Tijeras neumáticas, con tubos
y presostato incorporado.
Se apoya en una estructura móvil (22D), equipada con ruedas giratorias de altura ajustable para liberar el grupo y estacionarlo cuando no se usa el equipo.
Una vez que el equipo se fija a la máquina, se retiran las ruedas giratorias.
Accesorio porta varillas de bambú.
Para facilitar la unión de las cañas de bambú en apoyo de las plantas, tenemos cestas especiales (24), colocadas en lugar de los asientos, donde cargamos los paquetes de caña (el operador sigue la máquina a pie).
25) Grupo de barra de tratamiento
Equipo electrohidráulico que consta de dos componentes distintos:
26) Atomizador + 27) Barra de tratamientos
Se apoya en una estructura móvil (28), equipada con ruedas giratorias de altura ajustable para liberar el grupo y estacionarlo cuando no se usa el equipo.
Una vez que el equipo se fija a la máquina, se retiran las ruedas giratorias.
Atomizador
Sistema electro / hidráulico para pulverizar productos de tratamiento.
Monta su propio sistema que funciona mediante la conexión al sistema electro / hidráulico de la máquina.
Compuesto por:
30) Cisterna.
31) Sistema de lavado del tanque.
32) Tanque de lavado de manos.
33) Indicador de nivel de producto.
34) Sistema hidráulico / eléctrico
Barra de tratamiento
Apoya el sistema de distribución de productos.
Compuesto por:
35) Estructura metálica galvanizada con tubos fijos y móviles, con montantes hidráulicos para levantar la barra desde 1,8 m.
36) N ° 24 pulverizadores de chorros producto del tipo TRIJET, incluido anti-caída.
En cada una de las 8 filas (con una distancia variable de 0,8 a 1 m), se disponen 3 chorros.
Hidráulicamente podemos:
37) Cambiar la altura de trabajo (1,8 m).
38) Doblar los brazos exteriores para las dimensiones totales durante el transporte.
Nótese bien Todas las operaciones se gestionan desde el puesto de mando.
39) Grupo de desmalezado localizado
Equipo electrohidráulico que consta de dos componentes distintos:
40) Atomizador + 41) Barra de escarda localizada
Se apoya en una estructura móvil (42), equipada con ruedas giratorias de altura ajustable para liberar el grupo y estacionarlo cuando no se utiliza el equipo.
Una vez que el equipo se fija a la máquina, se retiran las ruedas giratorias.
Atomizador de el grupo desmalezado localizado
Sistema electro / hidráulico para pulverizar productos de tratamiento.
Monta su propio sistema que funciona mediante la conexión al sistema electro / hidráulico de la máquina.
Compuesto por:
43) Cisterna.
44) Sistema de lavado del tanque.
45) Tanque de lavado de manos.
46) Indicador de nivel de producto.
47) Sistema hidráulico / eléctrico
Barra de escarda localizada de el Grupo de desmalezado localizado
Apoya el sistema de distribución de productos.
Compuesto por:
48) Estructura metálica galvanizada con tubos fijos y móviles, con montantes hidráulicos para levantar la barra desde 1,8 m.

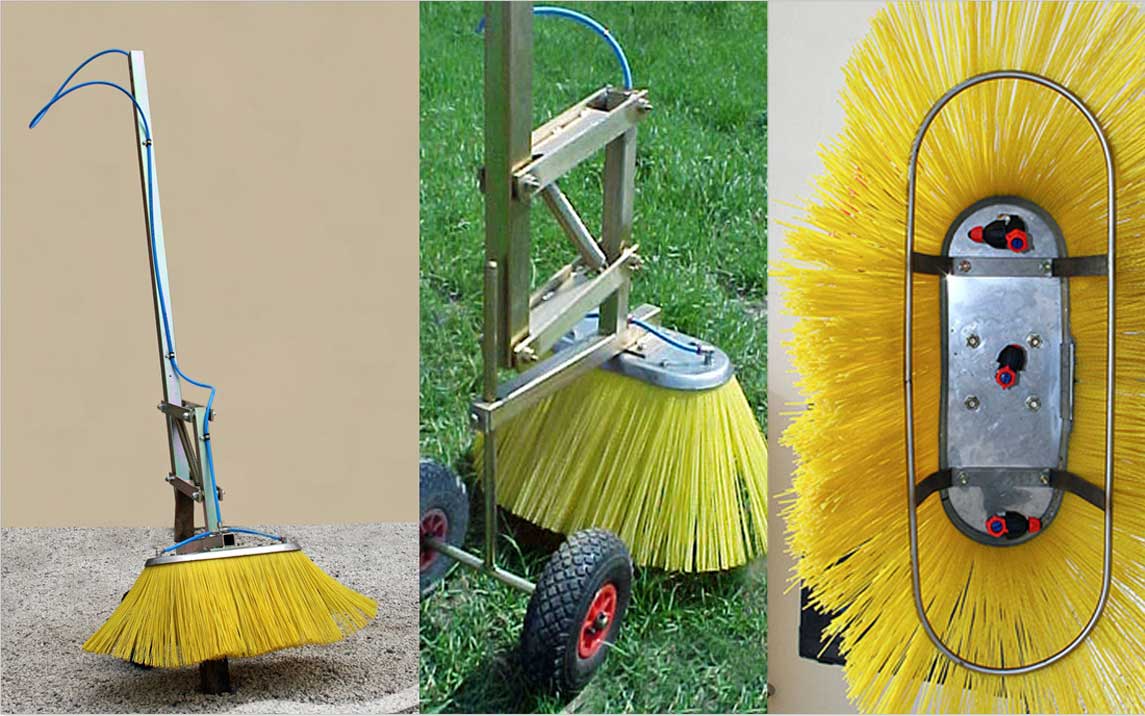

49) Elemento para desmalezado localizado, formado por un paralelogramo de resorte,
donde el accesorio localizador está anclado, que consiste en un techo donde se incluyen dos chorros del tipo TRIJET, incluido el anticaída (50).

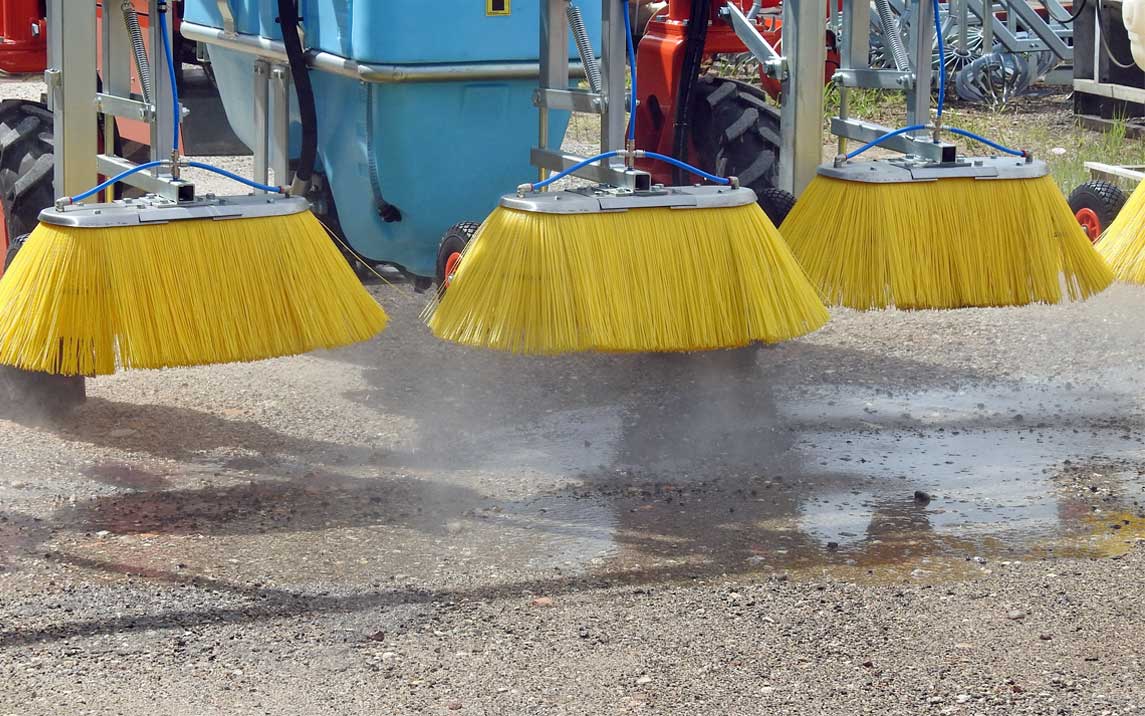

Los chorros dispensan el producto en un área específica delimitada, gracias a un cepillo
perímetro de cerdas de nylon, que toma la forma del techo.
Cuando no está en uso, 2 ruedas de soporte articuladas permiten estacionar el elemento individual.
Nótese bien El elemento para el desmalezado localizado está construido en dimensiones útiles de trabajo (51)
Hidráulicamente podemos:
52) Varíe la altura de trabajo (1.8 m)
53) Doblar los brazos exteriores para las dimensiones totales durante el transporte.
Nótese bien Todas las operaciones se gestionan desde el puesto de mando.
trasporto.
54) grupo de tratamiento con Promalin
Equipo electrohidráulico que consta de dos componentes distintos:
55) atomizador
56) Grupo transportador creado con lanzas de pulverización
Se apoya en una estructura móvil
57), equipada con ruedas giratorias de altura ajustable para liberar el grupo y estacionarlo cuando no se utiliza el equipo.
Una vez que el equipo se fija a la máquina, se retiran las ruedas giratorias
Atomizador de el Grupo de tratamiento con Promalin
Sistema electro / hidráulico para propagación de Promalin
Monta su propio sistema que funciona mediante la conexión al sistema electro / hidráulico de la máquina.
Compuesto por:
58) Cisterna producida a partir de 300-400 lt
59) Sistema hidráulico / eléctrico con bomba
desde 100 lt para cubrir la dosis de 5 lanzas.
60) Acoplamientos rápidos para unir lanzas
61) Tanque de lavado a mano.
Grupo transportador creado con lanzas de pulverización.
Es una estructura de tipo Transportador (62), aplicada mecánicamente al elevador, que consta de travesaños fijos e inclinados que montan 5 lanzas para las pulverizaciones de pulverizaciones de productos (63).
Los operadores realizan los tratamientos con lanzas especiales.
Nótese bien La dosificación del producto la realiza el operador en la estación de control.
Datos técnicos generales
Altura autopropulsada (H): 2015 mm
Altura máxima con equipo (H1): 3000 mm.
Ancho autopropulsado (L): 2000 mm
Ancho con equipamiento (L1): 7500 mm
Profundidad (P): 4000 mm
Masa autopropulsada: 700 Kg.
Masa autopropulsada + equipo: 1000 Kg
Presión de neumáticos: 2.2 bar
Capacidad del depósito de aceite hidráulico (A): 50 lt
Capacidad del depósito de combustible (B): 30 lt
Batería: 12V / 60A
Pintura: rojo «RAL 2200»
Velocidad máxima: 6 km / h.
Pendiente máxima escalable tanto cuesta arriba como cuesta abajo: 5%
Inclinación lateral máxima, en condiciones de masas igualmente distribuidas: 4%
72) Esparcidor de fertilizante
Sistema que permite administrar fertilizante fertilizante. Anclado mecánicamente al elevador.

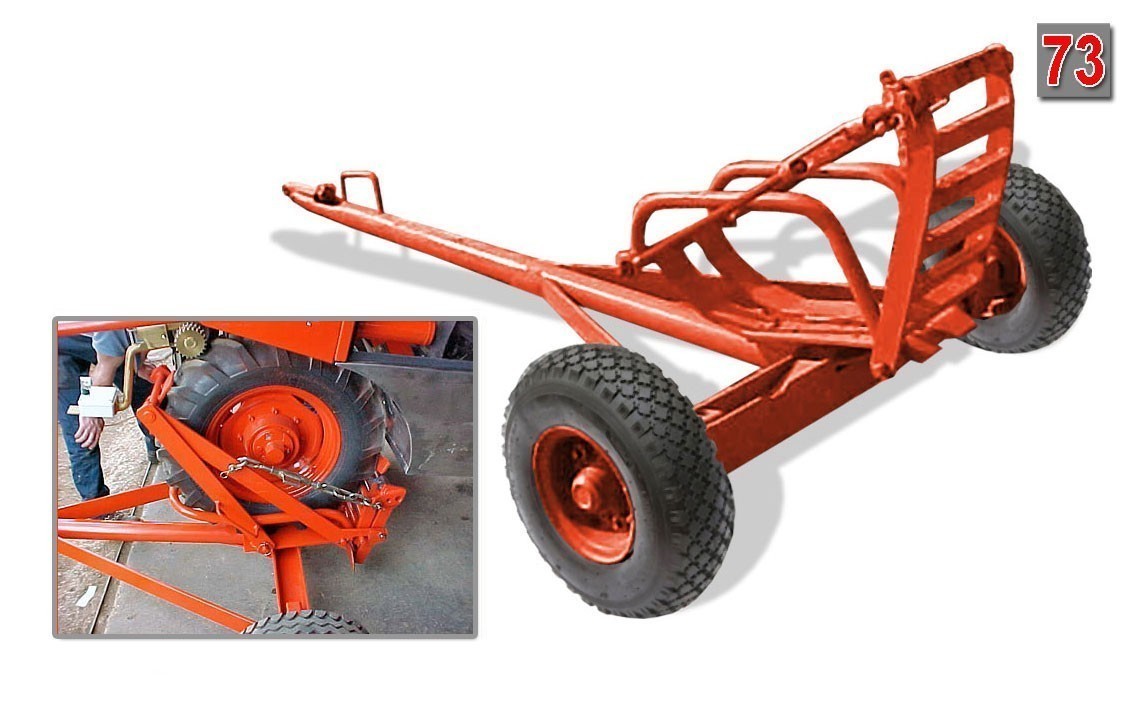

73) Accesorio para transporte por carretera
